Normat e rifreskimit të ESL dhe performanca e ekranit

Kufizimi themelor

Etiketat elektronike të rafteve funksionojnë nën një kufizim fizik që asnjë sasi e marketingut nuk mund të errësojë:Grimcat elektroforetike lëvizin nëpër lëngun viskoz, dhe lëngu viskoz i reziston lëvizjes. Asnjë përditësim i softuerit nuk do ta rregullojë këtë.

Shpejtësia e rifreskimit të një ESL-zakonisht300ms deri në 2000mspër një përditësim të ekranit të plotë-shfaqet drejtpërdrejt nga koha e nevojshme që dioksidi i titanit të ngarkuar dhe grimcat e zeza të karbonit të migrojnë përmes tretësit hidrokarbur nën një fushë elektrike të aplikuar. Grimcat ndeshen me forca terheqese (Stokes zvarritet, nëse doni termin teknik, matematika pas saj ka më pak rëndësi sesa efekti praktik: grimcat ngadalësohen në lëngun e trashë). Ata ndërveprojnë elektrostatikisht me grimcat fqinje. Ata ngjiten në muret e kapsulës pas pushimit të zgjatur.

Çdo milisekondë e kohës së rifreskimit pasqyron ngjarje reale molekulare-që ndodhin brenda miliona mikrokapsulave njëkohësisht. Ata që vijnë nga një sfond LCD ose OLED duhet ta braktisin plotësisht atë model mendor. Këto nuk janë ekrane që "skanojnë" pikselët me elektrone. Këto janë sisteme elektrokimike që zhvendosin fizikisht lëndën.

Format e valëve lëvizëse: Ku inxhinieria takohet me elektrokiminë

Tëforma e valës lëvizëseështë vendi ku përpjekjet për optimizim përqendrohen më intensivisht. Është një sekuencë kohore e tensionit- që duhet të përmbushë katër objektiva njëkohësisht: të fshijë imazhin e mëparshëm, të aktivizojë grimcat e ngadalta, të vendosë një shkallë gri referuese dhe të shkruajë imazhin e ri- të gjitha duke minimizuar konsumin e energjisë, objektet fantazmë dhe kohëzgjatjen totale të rifreskimit.

Fshirjavjen e para. Ekrani i çon të gjithë pikselët në një gjendje optike uniforme, zakonisht të bardhë. Pse të shqetësoheni? Sepse grimcat EPD shfaqin sjellje të varur nga rruga. Një piksel që kalon nga e zeza në gri ndjek një trajektore të ndryshme nga ajo që kalon nga e bardha në gri. Kjo u bë e dukshme gjatë vendosjeve të hershme kur klientët u ankuan për paraqitje jokonsistente në shkallë gri. Fshirja i detyron të gjithë pikselët në një pikënisje të përbashkët, duke eliminuar varësinë nga kushtet fillestare.

Aktivizimindjek-tensionin e alternuar të frekuencës së lartë-(±15V në 50-100Hz) që lëkundet grimcat midis ekstremeve optike. Ky proces tund grimcat e lirshme që janë bërë të rehatshme. Grimcat që kanë mbetur të palëvizshme zhvillojnë ngjitje të rritur të sipërfaqes me muret e kapsulës dhe grimcat fqinje. Testimi zbulon kohëzgjatjen optimale të aktivizimit duke analizuar pikën e përkuljes së lakores së ndriçimit-përkundrejt-kohës - momenti i saktë kur lëvizshmëria e grimcave arrin reagueshmërinë maksimale. Shkoni grimcat më të shkurtra dhe të ngadalta mbeten pas. Shkoni më gjatë dhe energjia humbet.

Pastaj vjenreferencë themelimi në shkallë gri. Ekrani krijon një gjendje referimi uniforme të bardhë, sepse saktësia e shkallës gri të EPD varet në mënyrë kritike nga fillimi nga një bazë e njohur optike. Veçanërisht, futja e një intervali të shkurtër zero-pas kësaj faze përmirëson konsistencën pasuese të shkallës së grisë. Grimcat kanë nevojë për një moment për t'u stabilizuar përpara se t'u kërkohet të godasin pozicionet e sakta të ndërmjetme.

Së fundi,shkrimi i imazhit. Tensionet dhe kohëzgjatjet specifike të pikselit- i çojnë grimcat në pozicionet e synuara. Një shkallë gri e nivelit 16- kërkon kontroll të saktë të shpërndarjes vertikale të grimcave brenda çdo mikrokapsule - grimcat në sipërfaqen e sipërme prodhojnë të bardhë, në fund prodhojnë të zezë dhe pozicionet e ndërmjetme prodhojnë gri.

Shtytja drejt 300ms

Sa shpejt mund të ecin në të vërtetë sistemet ESL? Optimizimi agresiv i formës valore është demonstruarReduktim 180 msnë kohëzgjatjen e fazës së aktivizimit dheReduktim 120 msnë fazën referuese të shkallës së gri. Këto përfitime vijnë nga disa teknika të rafinuara gjatë cikleve të shumta të vendosjes.

Analiza e pikës së lakimitlejon monitorimin e-përgjigjes optike në kohë reale në vend të përdorimit të kohëve fikse të aktivizimit.Reduktimi i ndërrimit të polaritetitka rëndësi sepse kthimi i polaritetit të tensionit gjeneron rritje të rrymës dhe harxhon energji-për operacionet e renditjes për të minimizuar këto tranzicione. Dhefutja strategjike e intervaleve 0Vshfrytëzon momentin e grimcave, duke lejuar migrimin e vazhdueshëm pa shpenzime të energjisë.

Minimumi teorik për materialet EPD të gjeneratës aktuale- duket të jetë afërsisht200 mspër cilësi të pranueshme të imazhit. Disa panele janë shtyrë në 180ms në kushte të kontrolluara, por degradimi i cilësisë bëhet i dukshëm. Thyerja e kësaj pengese do të kërkojë risi materiale, jo zgjuarsi të formës së valës.

Mënyrat e rifreskimit: Shpejtësia-Cilësia-Trilema e fantazmave

Çdo rifreskim i ESL përfshin një shkëmbim të pashmangshëm tre-. Asnjë inxhinieri nuk mund t'i shpëtojë asaj; mund të zgjedhësh vetëm se cilat kompromise të pranohen. Përvoja e vendosjes në mjediset e shitjes me pakicë të ushqimeve, elektronikës dhe farmacive ka nxjerrë përfundime të forta se kur duhet përdorur çdo modalitet.

Rifreskimi global (Modaliteti GC16)

Ky është rivendosja e plotë-750-2000 msndezje e zezë-bardhë-e zezë që detyron çdo grimcë të kalojë cikle të plota migrimi. Duket dramatike, klientët ndonjëherë pyesin nëse etiketat nuk funksionojnë mirë, por është mënyra e vetme që eliminon plotësisht gabimet e grumbulluara të pozicionit.

Rifreskimi global është i nevojshëm pas sekuencave të zgjatura të rifreskimit të pjesshëm, kur shfaqen imazhe- me besnikëri të lartë ose kur fantazmat janë bërë vizualisht të pakëndshme. Një zinxhir ushqimor fillimisht i rezistoi "ndezjes së shëmtuar" dhe u përpoq të ekzekutonte përditësime të pjesshme. Tre javë më vonë, etiketat e tyre promovuese ishin pothuajse të palexueshme. Ata tani kryejnë rifreskimin global çdo natë gjatë orëve të mbyllura.

Rifreskim i pjesshëm

Rifreskimi i pjesshëm përditëson vetëm pikselët që ndryshojnë ndërmjet kornizave, duke përfunduar250-500 ms. Kursimet e kohës janë të konsiderueshme-tregon matjetReduktim i fuqisë 70%.në përditësimet tipike të çmimeve-por ekziston një kompromis.

Piksele të pandryshuara nuk marrin tension lëvizës. Grimcat e tyre gradualisht vendosen në konfigurime gjithnjë e më të qëndrueshme. I qëndrueshëm tingëllon mirë derisa dikush të kuptojë se i qëndrueshëm do të thotë gjithashtu i palëvizshëm. Pas 5-10 cikleve të rifreskimit të pjesshëm, artefaktet fantazmë bëhen të dukshme. Ky prag ndryshon sipas prodhuesit; disa panele tolerojnë 15 cikle, të tjerët shfaqin probleme pas 6. E vetmja qasje e besueshme është ndërthurja periodike e rifreskimit global të disiplinuar.

Rifreskim i shpejtë (Modaliteti DU)

Modaliteti i përditësimit të drejtpërdrejtësakrifikon plotësisht aftësinë e shkallës së gri. Çdo piksel është binar-e zezë ose e bardhë, asgjë në mes. Kjo mundëson120-250 mspërditësohet me një blic të vetëm, por skajet e tekstit duken të quajtura ndryshe dhe imazhet nuk diskutohen.

Për çmim-vetëm aplikacionet ESL që shfaqin karaktere numerike, modaliteti DU shpesh përfaqëson pikën më të mirë. Një test-për-në një dyqan elektronik të konsumit zbuloi se klientët nuk mund të dallonin çmimet e DU-nga çmimet e paraqitura nga GC16 në distanca normale shikimi. Kursimet e energjisë ishin të konsiderueshme.

Modaliteti i animacionit A2

Në80-120 ms, modaliteti A2 i afrohet-frekuencave të aftë të rifreskimit të videos. Është përdorur për demonstrime të produkteve dhe aplikacione ndërvepruese të kioskave.

Por kompromiset janë të rënda. Ghosting grumbullohet me shpejtësi. Kontrasti zvogëlohet. Detajet e imta zhduken pas disa cikleve. Një klient donte përmbajtje promocionale të animuar në etiketat e rafteve{4}}teknikisht e mundur me A2, por degradimi i cilësisë së imazhit pas 30 sekondash e bëri atë jopraktike. Ky modalitet ekziston për futjen e stilolapsit dhe demonstrimet e shkurtra, jo për vendosjen e prodhimit ESL.

Zgjedhja e modalitetit të duhur

Si të zgjidhni? Sinqerisht, lloji i përmbajtjes zakonisht vendos për ju. Imazhet fotografike kërkojnë GC16; numrat e çmimeve mund të përdorin DU. Frekuenca e përditësimit ndryshon balancën-përditësimet e rralla favorizojnë cilësinë, përditësimet e shpeshta favorizojnë shpejtësinë. Dhe pavarësisht nga modaliteti parësor, rifreskimi global duhet të ndodhë në intervale të përcaktuara. Problemi i grumbullimit të fantazmave nuk mund t'i shpëtojë.

Parametrat e performancës së ekranit

Raporti i kontrastit

Raportet e kontrastit EPD zakonisht variojnë nga8:1 deri në 15:1, me panele premium që arrijnë20:1. Krahasimi me specifikimet LCD (1000:1+) është mashtrues.

Kontrasti EPD matet nën ndriçimin e ambientit-kushtet aktuale ku klientët lexojnë etiketat e rafteve. Kontrasti LCD shembet nën dritën e lartë të ambientit; Kontrasti EPD përmirësohet. Matjet e lexueshmërisë ESL në mjediset e dyqaneve me 800+ ndriçim luks lart tregojnë se ekranet LCD aty pranë janë larë plotësisht.

Skanerët e barkodit duhen diku përrethKontrasti 6:1për të lexuar në mënyrë të besueshme-ne e kemi testuar këtë në disa modele skanerësh. Çdo ESL komerciale që kemi matur e pastron lehtësisht këtë shirit, që do të thotë se skanerët lazer mund të lexojnë barkodet drejtpërdrejt nga ekrani elektronik pa probleme.

Rezolucioni dhe dendësia e pikselit

Dendësia e pikselit ESL (100-150 DPI) pasqyron një zgjedhje të qëllimshme inxhinierike, jo një kufizim teknologjik. Rezolucioni më i lartë kërkon më shumë piksel, secili kërkon drejtim individual-duke rritur kohën e rifreskimit, konsumin e energjisë dhe koston e komponentit.

Disa klientë kanë kërkuar 200+ shfaqje DPI. Kur pyetej për distancën e shikimit, përgjigja ishte gjithmonë mbi 50 cm. Në atë distancë, 100 DPI siguron lexueshmëri adekuate të tekstit. Mbi-përcaktimi i rezolucionit humb burimet pa përfitime të dukshme.

Aftësia e ngjyrave

ESL standarde-bardh e zi-mbetet kali i punës: rifreskimi më i shpejtë (300ms), fuqia më e ulët, besueshmëria më e lartë. Ai trajton në mënyrë efektive 90% të aplikacioneve të shfaqjes së çmimeve.

Katër-sisteme ngjyrashduke përdorur teknologjinë E Ink Spectra 3100 mundëson shfaqjen e njëkohshme të zezë/bardhë/kuqe/verdhë. E dobishme për ngjyrat e veçanta të markës-, por koha e rifreskimit zgjat më tej.

Panele të plota- me ngjyraduke përdorur teknologjinë ACeP Gallery mund të prodhojë imazhe fotografike. Sistemi i grimcave të bardha-purpurta-e verdhë-Cyan është vërtet mbresëlënëse-fotot e produkteve të shfaqura në këto panele shpesh supozohet se janë të printuara. Por1500 ms+ kohë rifreskimidhe kostot dukshëm më të larta kufizojnë aplikimin në rastet e përdorimit premium ku ndikimi vizual justifikon shpenzimet.

Kur bëhet fjalë për ngjyrën, pyetja është gjithmonë nëse vlera shtesë e informacionit justifikon goditjen për të rifreskuar kohën, fuqinë dhe koston e njësisë. Nëntë nga dhjetë herë, piktura njëngjyrëshe e bën punën.

Ghosting: Artifakti i Përhershëm

Fantazma nuk është një defekt që duhet eliminuar. Është një karakteristikë e brendshme e teknologjisë elektroforetike që kërkon menaxhim.Kushdo që premton performancën e EPD-së pa fantazmë- ose po e keqinterpreton teknologjinë ose po shet panele që rifreskohen mjaft ngadalë për të fshehur problemin.

Nga vjen Ghosting

Tre mekanizma kontribuojnë.Migrim jo i plotë i grimcave-grimcat që nuk arrijnë në pozicionet e synuara për shkak të kohëzgjatjes ose tensionit të pamjaftueshëm të drejtimit.Shpërndarja e ngarkesës së mbetur-akumulimi i pabarabartë i ngarkesës në muret e kapsulës që ndikon në lëvizjen pasuese të grimcave. Dhehistereza e ngjitjes së grimcave-grimcat që kanë mbetur të palëvizshme duke zhvilluar ngjitjen e rritur të sipërfaqes.

Është shpenzuar një kohë e konsiderueshme për të karakterizuar sjelljen fantazmë midis prodhuesve të ndryshëm të paneleve. Ndryshimet janë të rëndësishme; disa panele shfaqen dukshëm pas 5 përditësimeve të pjesshme, ndërsa të tjerët tolerojnë 12-15.

Faktorët mjedisorë e bëjnë atë më keq

Temperaturaka rëndësi jashtëzakonisht të madhe. Viskoziteti i tretësit rritet në temperatura të ulëta, duke penguar lëvizjen e grimcave dhe duke përkeqësuar fantazmat. Nën 10 gradë, kohët e rifreskimit kanë nevojë për zgjatje ose duhet të pranohen objekte të dukshme. Nën 0 gradë , panelet standarde bëhen problematike-janë vënë re ekrane plotësisht të palexueshme në kaset frigoriferike duke përdorur panele të pavlerësuara për funksionim të ftohtë.

Tensioni i baterisëndikon gjithashtu në fantazmë. Bateritë e zbrazura japin tension të reduktuar të lëvizjes, duke shkaktuar migrim jo të plotë të grimcave. Një klient farmacie përjetoi probleme misterioze me fantazma që rezultuan se bateritë e dështonin në një grup etiketash. Sistemet ESL duhet të zbatojnë-zbulimin e ulët të baterisë me sinjalizime parandaluese të mirëmbajtjes.

Rifresko historinëkombinon gjithçka. Një piksel që shfaq në mënyrë të përsëritur të njëjtën përmbajtje zhvillon konfigurime gjithnjë e më të qëndrueshme të grimcave. Përmbajtja statike shfaqet më shpejt se përmbajtja dinamike-kundërintuitive derisa të kuptohet mekanizmi i ngjitjes.

Menaxhimi i Ghosting në praktikë

Rifreskim periodik globalmbetet zbutja kryesore. Rekomandimi tipik është i detyrueshëm-rifreskimi i plotë i ekranit pas çdo 5-10 përditësimesh të pjesshme, megjithëse intervali optimal ndryshon sipas panelit dhe kushteve të funksionimit.

Tabelat e kërkimit të kompensuar-e temperaturësndihmë në mjedise të ndryshueshme. Parametrat e drejtimit të ruajtur në LUT të indeksuar sipas temperaturës zgjasin automatikisht kohëzgjatjen e formës së valës në temperatura të ulëta. Matjet tregojnë40% reduktim fantazmëduke përdorur-kompensimin e temperaturës të akorduar mirë kundrejt parametrave fiks.

Kompensimi i kornizës historikeështë më i sofistikuar-rregullimi i formave të valës aktuale të drejtimit bazuar në historikun e rifreskimit të nivelit të pikselit-për të kompensuar paragjykimet e akumuluara të pozicionit. Jo të gjithë kontrollorët ESL e mbështesin këtë, por kjo bën një ndryshim të matshëm në panelet që kanë qenë në shërbim për muaj të tërë.

Dizajni i përmbajtjesgjithashtu ka rëndësi. Sfondet e bardha me tekst të zi prodhojnë fantazmë më pak të dukshme sesa skemat e kundërta të ngjyrave. Modelet ESL duhet të dizajnohen duke pasur parasysh karakteristikat e fantazmave-shmangni zona të mëdha të zeza të forta që do të shfaqen padyshim, preferoni sfonde të bardha.

Sistemi-Niveli i performancës së rifreskimit

Koha individuale e rifreskimit të ESL është vetëm një komponent i vonesës së përditësimit të sistemit. Për vendosjet me mijëra etiketa, arkitektura e rrjetit dominon kohën totale të përditësimit. Disa klientë fiksojnë përmirësimet e rifreskimit të panelit prej 50 ms, ndërsa injorojnë pengesat e rrjetit që shtojnë 30 sekonda në ciklet e tyre të përditësimit.

Protokollet e Komunikimit

Sisteme të pronarit RF nën 1 GHzofrojnë sipërfaqe maksimale të mbulimit dhe depërtimit në ndërtesë. Gama e komunikimit-për-etiketimin e portës tejkalon 25 metra, gjë që ka rëndësi në mjedise të mëdha me pakicë-. Kufizimet e gjerësisë së brezit kufizojnë kapacitetin e përditësimit të njëkohshëm, por për modelet tipike të përditësimit të shitjes me pakicë kjo rrallë bëhet pengesë.

Bluetooth me energji të ulët me PAwR(Reklamimi periodik me përgjigje, shtuar në BLE 5.4) mundëson komunikim të standardizuar dydrejtues me numërime masive të pajisjeve. Një pikë e vetme aksesi teorikisht mund të adresojë32640 etiketa-128 grupe herë 255 etiketa për grup. Intervali periodik i reklamimit përcakton vonesën e sistemit; intervalet më të shkurtra ofrojnë përgjigje më të shpejtë me kosto më të lartë të energjisë. Sistemet BLE janë vendosur me intervale 1 sekondëshe për aplikacionet e ndjeshme ndaj kohës dhe intervale 10 sekondash për përditësimet rutinë të çmimeve.

Topologjia e rrjetitndjek një model ylli me porta të centralizuara. Çdo portë mbulon një zonë të përcaktuar; Mbulimi i mbivendosur siguron tepricë. Shpërndarjet e mëdha me pakicë kërkojnë planifikim të kujdesshëm të kanalit RF-një vendosje ku dy porta në kanalet ngjitur krijuan modele ndërhyrjesh shkaktuan 15% humbje të paketave.

Rezultati real-botëror

Në sistemet e prodhimit,3000 përditësime të etiketës në 5 minutapërmes një porte të vetme është vazhdimisht e arritshme. Përfundoni-për-përfundimin e vonesës nga komanda e serverit për të shfaqur ekzekutimet e përfundimit3-10 sekondanë varësi të ngarkesës së rrjetit dhe kërkesave për riprovim.

Vështrimi kritik nga përvoja e vendosjes: për skenarët tipikë të përditësimit të shitjes me pakicë ku ndryshimet e çmimeve përhapen në mijëra etiketa, performanca e rrjetit në nivel{0}}sistem kufizon kohën totale të përditësimit dhe jo shpejtësinë individuale të rifreskimit të etiketave. Optimizimi i ritmeve individuale të rifreskimit nën 500ms siguron kthime më të vogla kur përhapja e rrjetit kërkon sekonda.

Konsumi i energjisë dhe jetëgjatësia e baterisë

Konsumi i energjisë EPD ndodh pothuajse ekskluzivisht gjatë ngjarjeve të rifreskimit. Rryma e gatishmërisë është e papërfillshme-janë matur mikroamperët. Ky profil mundësonjetëgjatësi shumë-vjeçare e baterisënga qelizat e monedhës, e cila mbetet një nga argumentet më të forta për ESL të bazuar në EPD-.

Çfarë konsumon energji

Numri i pikselëveka një lidhje lineare-ekranet më të mëdha konsumojnë proporcionalisht më shumë.Thellësia e shkallës së grika rëndësi sepse GC16 me 16 nivele kërkon forma valore më komplekse sesa modaliteti binar DU.Zgjedhja e modalitetit të rifreskimitka ndikim të madh; Rifreskimi global konsumon 2-3× fuqinë e rifreskimit të pjesshëm. Dhetemperaturandikon në tërheqjen e fuqisë sepse mjediset e ftohta kërkojnë forma më të gjata valore.

Jetëgjatësia e baterisë në praktikë

PërQeliza të monedhës litium CR2450me kapacitet afërsisht 600 mAh, performanca e vëzhguar është si më poshtë:

Këto projeksione supozojnë funksionimin e temperaturës së dhomës. Aplikacionet e ruajtjes së ftohtë-seksionet frigoriferike dhe të ngrira-përjetojnë shkarkimin e përshpejtuar të baterisë si nga rritja e fuqisë së rifreskimit ashtu edhe nga kapaciteti i reduktuar i baterisë në temperatura të ulëta. Një etiketë e vlerësuar për 5 vjet në temperaturën e dhomës mund të zgjasë 2 vjet në një kuti frigoriferike.

Çdo rifreskim konsumon kapacitet të kufizuar të baterisë. Një klient donte promovime të çmimeve të animuara që funksiononin vazhdimisht-bateritë zgjatën tre javë. Arkitektët e sistemit duhet të përcaktojnë kërkesat e frekuencës së përditësimit përpara zgjedhjes së harduerit. Një etiketë që kërkon përditësime për orë ka nevojë për arkitekturë të ndryshme të baterisë nga ajo që përditësohet çdo ditë.

Efektet e temperaturës në performancë

Temperatura ndikon në performancën e ESL përmes mekanizmave të shumtë, duke e bërë atëvariabli i vetëm më i rëndësishëm mjedisor. Kjo është demonstruar në mënyrë të përsëritur nëpër vendosjet në dysheme me pakicë të kontrolluara me klimë-, kuti frigoriferike, seksione ushqimesh të ngrira dhe aplikacione në natyrë.

Viskoziteti i tretësit

Kjo futet në njëfarë kimie, por versioni i shkurtër: tretësi EPD bëhet më i trashë kur është i ftohtë. Marrëdhënia pason afërsisht njëKurba e Arrheniusit-pa hyrë shumë thellë në termodinamikë, ajo që ka rëndësi është që efekti të jetë eksponencial, jo linear.

Në25 gradë(gjendja e referencës), grimcat shfaqin lëvizshmëri nominale. Në0 shkallë, viskoziteti afërsisht dyfishohet, duke përgjysmuar shpejtësinë e grimcave. Në-20 gradë, viskoziteti rritet afërsisht 4×, duke kërkuar kohëzgjatje proporcionalisht të zgjatur të formës valore. Matematika e parashikon këtë mjaft mirë, megjithëse rezultatet reale- botërore ndonjëherë ndryshojnë në varësi të formulimit specifik të tretësit që përdor çdo prodhues.

Testimi i pretendimeve të "temperaturës së gjerë" të një prodhuesi duke ekzekutuar panelet e tyre në -15 gradë zbuloi kohët e rifreskimit të zgjatura nga 400ms në 1100ms. Panelet funksionuan, por specifikimet kishin nënkuptuar performancë shumë më të mirë të ftohtë.

Klasifikimi i diapazonit operativ

Panele standardembuloni 0 gradë deri në 40 gradë me performancën bazë.Panele me rreze të zgjeruartrajtoni -10 gradë deri në 50 gradë me kompensim të moderuar të formës së valës.Panele të gjera të temperaturës-e nevojshme për kutitë e ngrirësve-funksionojnë nga -25 gradë deri në 60 gradë duke përdorur materiale të specializuara të petëzuara në planin e përparmë, sensorë të integruar të temperaturës dhe përzgjedhje adaptive të formës së valës. E vërtetëpanele ngrirëse-gradee optimizuar për -30 gradë deri në 10 gradë ekzistojnë, por komandoni çmimet premium.

Kompensimi i temperaturës

ESL me temperaturë të gjerë-përfshin-sensorët e temperaturës së çipit, grupe të shumëfishta parametrash të formës valore të ruajtura në memorie dhe zgjedhjen automatike të parametrave bazuar në temperaturën e matur. Kohëzgjatja e zgjatur e formës së valës për funksionimin e ftohtë dhe luhatjet e reduktuara të tensionit për funksionimin në temperaturë të lartë-.

Dënimi i performancës për funksionimin me temperaturë të gjerë-është jo-i parëndësishëm. Matjet tregojnë kohën e rifreskimit në ekstremet e temperaturësdyfish në trefishperformanca e temperaturës së dhomës-. Klientët që vendosen në mjedise frigoriferike duhet ta faktorizojnë këtë në llogaritjet e tyre të kohës së përditësimit.

Ku Kërkesat ESL ndryshojnë SEKSION I RI

Specifikimi i përgjithshëm "ESL me pakicë" mbulon ndoshta 60% të-vendosjeve reale në botë. Pjesa e mbetur prej 40% përfshin kërkesa të specializuara që dalin vetëm kur shqyrtohen tregje specifike vertikale. Ajo që funksionon në një dyqan elektronik të konsumit dështon në mënyrë spektakolare në një depo ushqimi të ngrirë. Seksionet e mëposhtme dokumentojnë përvojat e vendosjes nëpër industri ku prishen supozimet standarde ESL.

Ushqime të freskëta dhe ushqimore: Çmimi dinamik plotëson inventarin që prishet

Shitja me pakicë e ushqimeve të freskëta përfaqëson aplikacionin më kërkues ESL për një arsye të thjeshtë: vlera e produktit degradohet vazhdimisht ndërsa shfaqet. Një biftek që kushton $15/lb të hënën në mëngjes mund të vlejë $7/lb deri të mërkurën në mbrëmje nëse nuk është shitur. Etiketat tradicionale të letrës nuk mund ta kapin këtë kurbë vlere. ESL mundet-por kërkesat e zbatimit ndryshojnë në thelb nga çmimi standard i ushqimeve.

Çmimi dinamik i shënjimitkërkon frekuenca të përditësuara që do të shkarkojnë bateritë standarde ESL brenda muajve. Një departament ushqimesh të freskëta që kryen katër përditësime çmimesh çdo ditë-stoku i mëngjesit, rregullimi i mesditës, shënjimi i mbrëmjes, rivendosja gjatë natës- konsumon baterinë me 4 herë më shumë se një etiketë në qendër- e përditësuar një herë në javë. Zgjedhja e kimisë së baterisë zhvendoset nga qelizat standarde të monedhës CR2450 në qelizat e-klorurit tionil litium me kapacitet më të lartë ose opsionet e rikarikueshme me stacione karikimi induktiv të integruara në pajisjet e rafteve.

Shfaqja e datës së skadimitshton kërkesat e densitetit të informacionit. Një çmim i thjeshtë kërkon ndoshta 50 karaktere. Një etiketë ushqimesh të freskëta që shfaq çmimin, çmimin për njësi, datën e paketimit, shitjen-sipas datës dhe përdorimin-sipas datës ka nevojë për 150+ karaktere me madhësi të lexueshme të shkronjave. Ekrani i pasurive të paluajtshme rritet në përputhje me rrethanat - etiketat 2.9" dhe 4.2" bëhen standarde ku 2.13" mjafton për dyqanin qendror.

Departamenti i ushqimeve të freskëta të detit të një zinxhiri ushqimor vendosi ESL 4,2"- me tre ngjyra me NFC të integruar për ndërveprimin me telefonin inteligjent të klientit. Ngjyra e kuqe e theksit thekson artikujt që i afrohen shitjes-sipas datave me ulje automatike të çmimeve progresive: 15% zbritje në 48 orë të mbetura, 30% në 2 orë në fund të fundit, 30% në 5 orë në fund. kërkonte{11}}lidhjen e sistemit të menaxhimit të inventarit në kohë reale-infrastruktura ESL në thelb u bë pjesë e sistemit të zvogëlimit të inventarit dhe jo thjesht një reduktim çmimi prej 23% në departamentin pilot të paguar për të gjithë vendosjen në shtatë muaj.

Mjedise me raste të ftohtaprezantoni ndërlikimet e temperaturës të diskutuara më parë. Ftohësit e qumështit që funksionojnë në 4 gradë shkaktojnë ngadalësim të dukshëm të rifreskimit. Rastet e mishit në 2 shkallë janë më të këqija. Kutitë e ushqimeve të ngrira në -18 gradë kërkojnë panele të specializuara me temperaturë të gjerë që kushtojnë 40-60% më shumë se njësitë standarde. Një shitës me pakicë e ushqimeve të ngrira fillimisht vendosi panele standarde në seksionin e tyre të akullores; etiketat u bënë të palexueshme brenda një jave pasi fantazmat u grumbulluan nga rifreskimi joadekuat në temperaturën e funksionimit.

Gradienti i temperaturës brenda kutive frigoriferike krijon kompleksitet shtesë. Sistemet e perdes së ajrit prodhojnë ndryshime të temperaturës prej 8-12 gradë midis skajit të përparmë (më i ngrohtë, afër përzierjes së ajrit të ambientit) dhe pjesës së pasme (më i ftohtë, afër avulluesit). Etiketat në pjesën e përparme të kutisë së qumështit mund të funksionojnë në 8 gradë, ndërsa etiketat në pjesën e pasme funksionojnë në 2 gradë - mjaftueshëm të ndryshme për të kërkuar kohë të ndryshme të formës së valës. Zbatimet e sofistikuara zbatojnë sensorin e temperaturës sipas etiketës me parametra të individualizuar të rifreskimit.

Ndjekja e inventarit që prishetintegrimi përfaqëson evolucionin e ardhshëm. Kur sistemet ESL lidhen në mënyrë të dyanshme me menaxhimin e inventarit, etiketa bëhet një sensor dhe një ekran. -zbulimi i aksioneve-identifikimi kur një pozicion rafti është bosh bazuar në mungesën e aktivitetit të shitjeve-mundëson sinjalizimet automatike të rimbushjes. Një departament prodhimi reduktoi--incidentet e aksioneve me 34% duke përdorur ESL-monitorimin e integruar të inventarit që shënonte pozicione pa aktivitet shitjesh për më shumë se 4 orë gjatë periudhave të pikut.

Magazina dhe Logjistika Industriale: Shkalla ndryshon gjithçka

Vendosjet ESL të magazinës industriale funksionojnë nën kufizime që arkitektët e sistemeve të shitjes me pakicë i hasin rrallë. Një dyqan ushqimor mund të ketë 15,000 SKU në 40,000 metra katrorë. Një qendër shpërndarjeje që shërben atë zinxhir ushqimesh ka 50,000+ SKU në 500,000 metra katrorë me lartësi tavani 40 këmbë. Modelet e përhapjes së RF që funksionojnë në një mjedis me pakicë me tavan 12-këmbë dështojnë plotësisht në një magazinë me raft çeliku që shtrihet deri në 35 këmbë.

Identifikimi i vendndodhjes së koshitkërkon prioritete të ndryshme të shfaqjes sesa etiketat e çmimeve me pakicë. Informacioni dominues nuk është çmimi-është kodi i vendndodhjes, SKU dhe sasia. Modelet ESL të magazinës zakonisht shfaqin identifikuesit e vendndodhjes me shkronja 48-pikëshe ose më të mëdha të lexueshme nga 3+ metra, duke u mundësuar operatorëve të pirunit dhe punëtorëve që zgjedhin-paketë të identifikojnë vendndodhjet pa iu afruar koshit. Kërkesat për raportin e kontrastit shtrëngohen sepse shikimi ndodh nën ndriçimin industrial të ndryshueshëm-disa korridore nën instalimet direkte të gjirit të lartë me 1500+ luks, të tjera në hije me 200 luks.

Zgjidh-në-integrimin e lehtështrin ESL përtej shfaqjes pasive në udhëzimin aktiv të rrjedhës së punës. Treguesit LED të integruar me e-ekranet e letrës ndezin për t'i drejtuar punëtorët të zgjedhin vendndodhjet. EPD tregon se çfarë të zgjidhni; LED tregon se ku të zgjidhni. Sistemet e kombinuara zvogëlojnë shkallët e gabimeve në zgjedhje nga vargjet tipike 0,5-1% deri në 0,1% ose më mirë. Ndryshimi i buxhetit të energjisë-Treguesi LED gjatë operacioneve të marrjes konsumon më shumë energji sesa cikli i rifreskimit të letrës e{10}}. Arkitekturat e baterive përshtaten në përputhje me rrethanat, duke lëvizur shpesh në qelizat e litiumit AA ose energji elektrike me tela për vendndodhje me aktivitet të lartë.

Mjedise me raft të lartë-stresi i sistemeve të komunikimit RF. Raftet metalike krijojnë ndërhyrje me shumë rrugë. Rrugët e gjata prodhojnë zona hije. Një portë e vetme që mbulon 25 metra në shitje me pakicë mund të mbulojë vetëm 8-10 metra në një mjedis të dendur magazine. Dendësia e portës rritet 3-4× në krahasim me vendosjet me pakicë për mbulim ekuivalent. Disa vendosje magazine funksionojnë rrjete hibride-nën-1GHz për depërtim në zona të dendura të rafteve, WiFi për zona të hapura të skenave, me softuer të mesëm që unifikojnë shtresën e komunikimit.

Ekrane celulare të montuara- me pirunpërfaqësojnë një variant ESL të magazinës në zhvillim. Në vend të etiketave të rafteve të fiksuara, ekranet montohen në shtyllat e pirunit dhe marrin udhëzime-për zgjedhjen në kohë reale ndërsa operatorët lundrojnë në magazinë. Këto pajisje përditësojnë vazhdimisht-lokacionin, sasinë, destinacionin tjetër-që kërkojnë arkitektura fuqie krejtësisht të ndryshme nga etiketat e rafteve statike. Fuqia me kabllo nga sistemi elektrik i pirunit është standard; funksionimi i baterisë nuk është i zbatueshëm për-përditësimet e vazhdueshme të aplikacioneve.

Automatizimi i numërimit të inventaritshfrytëzon komunikimin dydrejtues ESL. Integrimi RFID mundëson numërimin automatik të ciklit-produkteve të etiketuara me leje RFID pranë njësive ESL të pajisura me lexues RFID dhe përditësimin e numërimit të inventarit pa skanim manual. Një vendosje e qendrës së shpërndarjes reduktoi punën e numërimit fizik të inventarit me 60% duke përdorur numërimin e integruar të ciklit RFID ESL- që ruajti saktësinë e përhershme të inventarit mbi 99%.

Vlerësimet e mjedisit të ashpërçështje në kontekste industriale. IP54 rezistenca ndaj pluhurit dhe spërkatjes është bazë për ESL të magazinës; IP65 bëhet i nevojshëm në mjedise me procedura pastrimi. Rezistenca kimike ka rëndësi në objektet që trajtojnë tretës ose agjentë pastrimi. Një magazinë e pjesëve të automobilave kërkonte etiketa rezistente ndaj lëngut të frenave dhe ekspozimit të lëngut të transmisionit-streçet standarde ESL të degraduara brenda muajve. Mbylljet e specializuara me strehë polikarbonati-rezistente ndaj kimikateve shtuan 35% në koston e njësisë, por rezultuan thelbësore për jetëgjatësinë e vendosjes.

Kujdesi shëndetësor dhe farmacia: Saktësia është e panegociueshme

Vendosjet e ESL në farmaci përballen me kërkesa rregullatore që mungojnë nga shitja me pakicë konvencionale. Një gabim çmimi në një dyqan ushqimor nënkupton ankesat e klientëve dhe ekspozimin e mundshëm ligjor sipas ligjeve të saktësisë së çmimeve. Një gabim në etiketimin e barnave në një farmaci mund të nënkuptojë dëmtim ose vdekje të pacientit. Profili i rrezikut ndryshon rrënjësisht prioritetet e projektimit të sistemit.

Ekrani i identifikimit të drogëskërkon densitet informacioni përtej ESL tipike të shitjes me pakicë. Etiketa e raftit të farmacisë duhet të tregojë: emrin e barit (markë dhe gjenerik), forcën, formën e dozimit, numrin NDC, çmimin, çmimin e njësisë, prodhuesin dhe shpesh kërkesat e ruajtjes. Vendosja e kësaj në një etiketë 2,13" kërkon tipografi të kujdesshme-ose më shpesh, vendosjen e ekraneve 2,9" ose më të mëdhenj. Disa barnatore përdorin etiketa 4,2" me kode QR që lidhen me informacionin e plotë të recetave.

Verifikimi i saktësisë së barkoditbëhet kritike. Stafi i farmacisë skanon disa herë medikamentet gjatë flukseve të punës së shpërndarjes-marrjes, vendosjes në raft, tërheqjes, verifikimit, shpërndarjes. Barkodi ESL- i shfaqur duhet të skanohet saktë në çdo hap. Kjo shtrëngon kërkesat e raportit të kontrastit përtej minimumeve të shitjes me pakicë. Testimi në pajisjet e skanimit të farmacive zbulon se skanerët më të vjetër të verifikimit të farmacistëve-disa ende përdorin teknologjinë CCD në vend të skanerëve modernë me lazer ose imazhe-kërkojnë kontrast 10:1 ose më të mirë për lexime të besueshme. Zgjedhja e panelit duhet të llogarisë për pajisjen më të keqe të skanimit{11}}në bazën e instaluar.

Zonat e kontrolluara të substancaveprezantoni kërkesat e sigurisë fizike. Medikamentet e Programit II-V kërkojnë ruajtje të sigurt me regjistrimin e aksesit. ESL në dollapët e substancave të kontrolluara duhet të integrohet me sistemet e kontrollit të aksesit të kabinetit-duke shfaqur tregues të aksesit të kufizuar, duke regjistruar se cilat etiketa ishin të dukshme gjatë çdo hapjeje të kabinetit, duke çaktivizuar potencialisht shfaqjen gjatë përpjekjeve për akses të paautorizuar. Një farmaci spitalore integroi ESL me sistemin e tyre të kontrolluar të menaxhimit të substancave për të shfaqur-numërime reale të inventarit që përditësohen automatikisht ndërsa medikamentet shpërndahen, duke eliminuar rakordimin manual të numërimit.

Ruajtja e ilaçeve në frigoriferkombinon kërkesat e saktësisë së farmacisë me sfidat e temperaturës së ftohtë të zinxhirit-. Vaksinat, insulina dhe disa substanca biologjike kërkojnë ruajtje midis 2-8 gradë . Panelet ESL me temperaturë të gjerë-janë të detyrueshme. Disa aplikacione për ruajtjen e ftohtë të farmacive kërkojnë regjistrimin e temperaturës me sensorë të integruar ESL- që shfaqin temperaturën aktuale së bashku me informacionin e ilaçeve, duke siguruar verifikim vizual që kushtet e ruajtjes mbeten brenda specifikimeve pa kërkuar nga stafi që të kontrollojë pajisjet e veçanta të monitorimit.

Operacionet e farmacive spitaloreshtoni kompleksitetin përtej farmacisë me pakicë. Karrocat e barnave, kabinetet e automatizuara të shpërndarjes dhe vendndodhjet e farmacive satelitore paraqesin secila kërkesa të ndryshme ESL. ESL e montuar në karrocë-kërkon një ndërtim të fortë që i mbijeton transportit të përsëritur; ekranet duhet të mbeten të lexueshme nën ndriçimin fluoreshent tipik në korridoret e spitaleve. Integrimi i automatizuar i kabinetit të shpërndarjes kërkon protokolle komunikimi të përputhshme me softuerin e menaxhimit të kabinetit-shpesh sisteme të pronarit me aftësi të kufizuara-për integrimin e palëve të treta.

Dokumentacioni i pajtueshmërisë rregullatorekërkon gjurmë auditimi që sistemet ESL me pakicë ofrojnë rrallë. Akreditimi i Komisionit të Përbashkët për farmacitë spitalore kërkon dokumentacion të saktësisë së etiketimit të barnave. Sistemet e menaxhimit të ESL duhet të regjistrojnë çdo përditësim të etiketës me vulën kohore, autorizimin e përdoruesit dhe detajet e ndryshimit të përmbajtjes. Anketa e Komisionit të Përbashkët të një sistemi spitalor ekzaminoi në mënyrë specifike aftësitë e tyre të gjurmës së auditimit të ESL; gjeodeti kërkoi dokumentacionin e procedurave të verifikimit të saktësisë së etiketës për 12 muajt e fundit.

Elektronikë dhe{0}}Shitje me pakicë me vlerë të lartë:-Çmime konkurruese në kohë reale

Shitja me pakicë e pajisjeve elektronike të konsumit operon në një treg-transparent çmimesh, ku klientët kontrollojnë rregullisht çmimet e konkurrentëve në telefonat inteligjentë ndërsa qëndrojnë në dyqan. Propozimi i vlerës së ESL zhvendoset nga kursimet e punës drejt aftësisë së reagimit konkurrues-aftësisë për të përputhur ose mposhtur çmimet e konkurrencës në kohë reale-, në vend që të presim përditësimet e skedarëve të çmimeve brenda natës.

Integrimi i monitorimit të çmimeve konkurrueselidh sistemet ESL me shërbimet e inteligjencës së çmimeve që fshijnë vazhdimisht faqet e internetit të konkurrentëve. Kur një konkurrent i madh ul çmimin e tij në një smartfon kryesor, shërbimi i inteligjencës së çmimeve zbulon ndryshimin brenda pak minutash, motori i çmimeve vlerëson rregullat e marzhit dhe çmimet e përditësuara përhapen në etiketat e rafteve brenda dritares së vonesës së rrjetit prej 3-10 sekondash. Një shitës me pakicë i pajisjeve elektronike uli me 18% daljet nga çmimi-pasi zbatoi përputhjen e çmimeve konkurruese në kohë reale përmes infrastrukturës së tyre ESL.

Ekran i pasur i informacionit të produktiti përshtatet blerjeve me vlerë më të lartë, tipike në shitjen me pakicë të pajisjeve elektronike. Një klient që blen një laptop 1500$ kërkon specifikime-për procesorin, memorien, ruajtjen, rezolucionin e ekranit, jetëgjatësinë e baterisë. ESL me format më të madh (7,5" dhe më lart) mundëson shfaqjen e specifikimeve që më parë kërkonin kartat e printuara të specifikave. Disa shitës me pakicë të elektronikës përdorin pajisje të kombinuara me e-letër për çmimet dhe specifikimet së bashku me ekranet e vogla LCD për përmbajtje video promocionale-duke shfrytëzuar pikat e forta të secilës teknologji.

Ekrani i bashkëngjitjes së aksesorëvepërdor ESL për të nxitur shitjet e bashkëngjitjeve. Një ekran që tregon informacionin "funksionon me:" lidh produktet primare me aksesorët-të pajtueshëm për telefonat, kabllot për laptopët, lojërat për konzolat. Çmimi dinamik i bashkëngjitjes mund të ofrojë zbritje të paketave të shfaqura në pajisjen shtesë ESL kur produkti kryesor ESL tregon nivelet e inventarit që kanë nevojë për lëvizje.

Integrimi kundër-vjedhjesbëhet e rëndësishme për mallrat me vlerë të lartë-. Sistemet ESL mund të integrohen me mbikëqyrjen elektronike të artikujve (EAS) dhe gjurmimin e inventarit të bazuar në RFID-. Kur një etiketë EAS hiqet pa çaktivizimin e duhur, ESL-ja e lidhur mund të shfaqë një alarm ose të ndryshojë pamjen. Zbatimet më të sofistikuara të përditësimit të inventarit numërohen në kohë reale- ndërsa produktet hiqen nga pajisjet e sigurisë, duke mundësuar stokun e menjëhershëm-ndërgjegjësimin.

Çmimi i ciklit jetësor të produktitpër elektronikën ndjek modele të parashikueshme-çmimi premium i fillimit, çmimi konkurrues mesatar-çmimi mesatar i jetës, zhdoganimi-mbarimi i-çmimit të jetës. ESL mundëson rregulla të automatizuara të çmimeve të ciklit jetësor që rregullojnë marzhet bazuar në moshën e produktit, nivelet e inventarit dhe oraret e lëshimit të produkteve pasardhëse. Kur lëshohet një iPhone i ri, ESL-ja e gjeneratës së mëparshme përditësohet automatikisht me çmimin e zhdoganimit sipas rregullave të marzhit të përcaktuar më parë, pa ndërhyrje manuale.

Menaxhimi i njësisë demonstruesenë shitjen me pakicë të elektronikës përdor variante ESL të dizajnuara për pajisjet e ekranit të produkteve. Këto njësi shpesh integrohen me lidhjet e sigurisë, sistemet e menaxhimit të energjisë dhe kioskat interaktive. Ekrani mund të shfaqë çmimet kur është i papunë dhe të kalojë në pikat kryesore të veçorive kur klientët ndërveprojnë me produktin demo. Disa zbatime përdorin sensorë të afërsisë për të zbuluar praninë e klientit dhe për të përditësuar përmbajtjen e shfaqur në përputhje me rrethanat.

Pjesët industriale dhe MRO: Sfidat e gjata të inventarit-

Shpërndarësit e mirëmbajtjes, riparimit dhe operimeve (MRO) dhe furnizuesit e pjesëve industriale menaxhojnë profilet e inventarit rrënjësisht të ndryshme nga shitja me pakicë e konsumatorëve. Një shpërndarës tipik MRO mbart 100,000+ SKU me-shpërndarje të gjatë-20% e SKU-ve gjenerojnë 80% të të ardhurave ndërsa 80% e SKU-ve ulen me lëvizje minimale. Qasjet tradicionale të etiketimit dështojnë ekonomikisht kur kostot e mirëmbajtjes së etiketës tejkalojnë marzhin e produktit për artikujt me lëvizje të ngadaltë.

Ekonomia me numër-SKU- të lartëzhvendosni llogaritjet ESL ROI. Në shitjen me pakicë të ushqimeve, kthimi i ESL vjen kryesisht nga kursimet e punës në ndryshimet e çmimeve. Në shpërndarjen MRO, rimbursimi vjen nga përmirësimi i saktësisë së inventarit dhe vjetërsimi i reduktuar në aksionet në lëvizje të ngadaltë-. Një shpërndarës lidhës uli reduktimet e inventarit-me 31% pas vendosjes së gjurmimit të integruar të inventarit ESL-që identifikoi aksionet në lëvizje të ngadaltë- për çmime promocionale përpara vjetërsimit.

Ekrani i specifikimeve teknikekërkesat i ngjajnë më shumë farmacisë sesa ushqimores. Pjesët industriale kërkojnë shfaqjen e specifikimeve të dimensioneve, klasave të materialit, certifikatave dhe informacionit të përputhshmërisë. ESL e një distributori të kushinetës tregon: numrin e pjesës, prodhuesin, diametrin e shpimit, diametrin e jashtëm, gjerësinë, shkallën e shpejtësisë, shkallën e ngarkesës dhe specifikimet e aplikueshme (ISO, ABEC, etj.). Kërkesat për densitetin e informacionit shtyjnë drejt ekraneve më të mëdha dhe dizajnit të kujdesshëm tipografik.

Sistemet e vendndodhjes së koshavenë shpërndarjen e pjesëve shpesh përdorin skema të kodimit të vendndodhjes të pronarit të zhvilluara gjatë dekadave të funksionimit. Integrimi ESL duhet të akomodojë formatet e trashëgimisë së vendndodhjes, ndërkohë që mundëson potencialisht migrimin drejt kodimit të standardizuar të vendndodhjes. Menaxhimi i ndryshimeve bëhet po aq i rëndësishëm sa stafi i zbatimit teknik- i magazinës, i mësuar me kodet e vendndodhjes që ata kanë përdorur për 20 vjet, i rezistojnë ndryshimeve të formatit, pavarësisht nga aftësitë e sistemit.

Terminalet përballë klientit-në sportelet e pjesëve përfitoni nga integrimi ESL. Kur një klient kërkon një pjesë, stafi i sportelit pyet sistemin dhe ekranet ESL në vendin e ruajtjes ndizen ose shfaqin udhëzimet e marrjes. Disa shpërndarës të pjesëve kanë zbatuar flukset e punës "sjell në kundërvënie" ku ekranet ESL në vendet e koshit tregojnë udhëzimet e zgjedhjes dhe emrat e personelit të sportelit, duke mundësuar ndërveprime të shumta të njëkohshme të shërbimit ndaj klientit me identifikim të qartë të marrjes.

Operacionet e montimit dhe montimitpërdorni ESL për të udhëhequr zgjedhjen e komponentëve për asambletë me shumë-pjesë. Një komplet sistemi hidraulik mund të përfshijë pompë, motor, valvola, pajisje, zorrë dhe lëng-secila të ruajtura në vende të ndryshme magazine. Ekranet ESL në çdo vendndodhje tregojnë rendin e kompletit, sasitë e nevojshme dhe statusin e përfundimit. Integrimi me dokumentacionin e montimit shfaq udhëzimet e punës së bashku me identifikimin e komponentëve.

Inventari i menaxhuar nga shitësi- (VMI)programet përdorin ESL për ndarjen e dukshmërisë. Kur furnitorët menaxhojnë nivelet e inventarit në vendndodhjet e klientëve, ESL mund të shfaq statusin e rimbushjes, datat e dërgesës në hyrje dhe disponueshmërinë e stokut. Kjo transparencë mbështet programet e prodhimit në kohë që kërkojnë disponueshmëri të besueshme të pjesëve pa investim të tepërt në inventar.

ESL kundrejt teknologjive alternative të shfaqjes SEKSIONI I RI

Zgjedhja e ESL-së nuk ka të bëjë vetëm me zgjedhjen e panelit më të mirë e-letër. Bëhet fjalë për zgjedhjen e teknologjisë së duhur të ekranit për aplikacionin.E{0}}letërkonkurron meEkranet e rafteve LCD, ekranet e segmenteve dhe etiketat tradicionale të letrës-secila me karakteristika të dallueshme të performancës, strukturat e kostos dhe pikat e mira të aplikimit. Analiza e mëposhtme ofron bazën teknike për vendimet e përzgjedhjes së teknologjisë.

E-Etiketat elektronike të rafteve në letër (EPD).

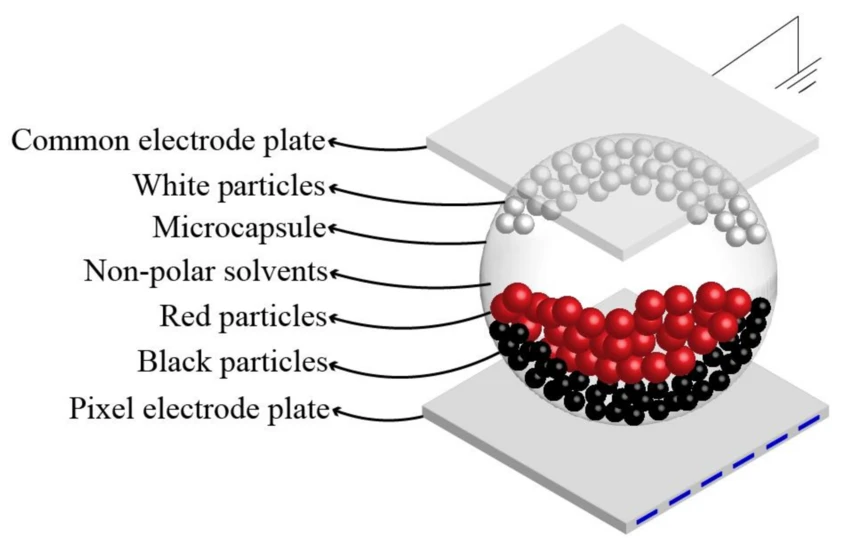

Parimi i funksionimit: Migrimi i grimcave elektroforetike në suspensionin e mikrokapsulës nën fushën elektrike të aplikuar. Bistable-ruan imazhin pa energji.

Pikat e forta: Konsumi zero i energjisë kur është statik (bistabiliteti i vërtetë), lexueshmëri e shkëlqyer e dritës së ambientit, kënde të gjera shikimi (170 gradë +), pamje-e ngjashme me letrën që integrohet natyrshëm me mjediset e shitjes me pakicë, jetëgjatësi shumë-vjeçare e baterisë nga qelizat e monedhave, lexueshmëri nga rrezet e diellit për aplikacione të jashtme dhe{4} me shkëlqim të lartë.

Kufizimet: Rifreskim i ngadaltë (300-2000 ms për përditësim të plotë), aftësi e kufizuar e ngjyrave (1-4 ngjyra për produktet komerciale, me ngjyra të plota), artefakte fantazmë që kërkojnë rifreskim të plotë periodik, degradim i performancës në temperaturë të ftohtë, kosto më e lartë e njësisë fillestare se alternativat LCD.

Struktura e kostos: Shfaq modulet 3-15$ në varësi të madhësisë dhe aftësisë së ngjyrave; njësitë e plota ESL me kontrollues, komunikim, strehim dhe bateri 8-40 dollarë; infrastruktura (porta, softuer menaxhimi) shton 0,50-2 dollarë për etiketë për vendosjet tipike.

Aplikacionet optimale: Çmimi{0}}etiketimi në qendër të shitjes me pakicë me përditësime të rralla (ushqim ushqimor, mallra të përgjithshme, farmaci), mjedise të jashtme ose me mjedise të hapura-ambient-me dritë, vendosje që i japin përparësi jetëgjatësisë së baterisë mbi shpejtësinë e përditësimit, aplikacione që kërkojnë letër-si estetika.

Ekranet e rafteve LCD

Parimi i funksionimit: Modulim i dritës me kristal të lëngët me dritë të pasme LED. Kërkon energji të vazhdueshme për dritën e pasme; gjendja e ekranit nuk mbahet pa energji.

Pikat e forta: Rifreskim i shpejtë (standardi 60 Hz, i përshtatshëm për video), aftësi e plotë e ngjyrave me miliona ngjyra, shkëlqim i lartë për-promovime tërheqëse, aftësi për të shfaqur video dhe animacion, teknologji e pjekur me ekosistem të gjerë furnizues.

Kufizimet: Konsumi i vazhdueshëm i energjisë (3-15 W për ekranet tipike në skajet e rafteve), performanca e dobët e dritës së ambientit (pamja e larë në mjedise të ndritshme të shitjes me pakicë), kufizimet e këndit të shikimit (±60 gradë tipike përpara ndryshimit të ngjyrave), dështimi i dritës së prapme është modaliteti i zakonshëm i dështimit, kërkon infrastrukturë me kabllo elektrike.

Struktura e kostos: Shfaq modulet 15-50$ në varësi të madhësisë; tregon raftin e plotë të rrjetit 50-200 dollarë; kostot e instalimit shpesh tejkalojnë kostot e harduerit për shkak të kërkesave të infrastrukturës së energjisë.

Aplikacionet optimale: Kapelet e fundit promocionale ku animacioni tërheq vëmendjen, video-shfaqje reklamuese të aftë,-fushatë promovuese të kufizuara në kohë, mjedise me ndriçim të kontrolluar (brendi të qendrave tregtare, dyqane aeroporti), aplikacione ku ekziston tashmë infrastruktura e energjisë elektrike.

Ekranet LCD të segmentit

Parimi i funksionimit: Segmente të thjeshta të kristaleve të lëngëta (si ekranet e kalkulatorëve) të drejtuar nga drejtues të segmentit të dedikuar. Fuqi shumë e ulët, por e kufizuar në grupe karakteresh të përcaktuara më parë.

Pikat e forta: Kosto jashtëzakonisht e ulët (0,50-2 dollarë për ekran), konsum shumë i ulët i energjisë (mikroamps për ekran statik), gamë e gjerë temperaturash, elektronikë e thjeshtë drejtimi, besueshmëri e provuar gjatë dekadave të vendosjes.

Kufizimet: Modelet e segmenteve të fiksuara kufizojnë përmbajtjen e shfaqur (zakonisht vetëm numrat dhe karakteret e kufizuara), nuk ka aftësi grafike, opsione të kufizuara përmasash, pamje të datës estetike, çdo karakter kërkon model të veçantë segmenti.

Struktura e kostos: Shfaq modulet nën 1 $ në vëllim; njësi të plotë të shfaqjes së çmimeve 2-5 dollarë; kosto minimale të infrastrukturës.

Aplikacionet optimale: Shfaqja e pastër e çmimeve numerike ku nuk kërkohet fleksibilitet i përmbajtjes, vendosje me kosto ekstreme-sensitive, aplikacione me volum të lartë-që i japin përparësi ekonomisë së njësisë mbi aftësinë, vendosje të mjedisit të ashpër ku elektronika e sofistikuar krijon rrezik besueshmërie.

Etiketat e letrës (Manual)

Parimi i funksionimit: Etiketa letre të printuara të futura në mbajtëse plastike ose të ngjitura drejtpërdrejt në skajet e rafteve. Përditësuar manualisht nga stafi i dyqanit.

Pikat e forta: Kostoja më e ulët e teknologjisë (efektivisht zero për pajisjet e ekranit), fleksibilitet i pakufizuar grafik, pa elektronikë për të dështuar, pa kërkesa për infrastrukturën, rrjedha e njohur e punës për stafin e shitjes me pakicë.

Kufizimet: Puna-proces intensiv i përditësimit (15-30 sekonda për etiketë për staf me përvojë), të prirur ndaj gabimeve (çështje të përllogaritura të saktësisë së çmimit 5-15% në shitjet tipike me pakicë), kostot e materialeve dhe materialeve harxhuese të printimit, aftësi e kufizuar për të ekzekutuar ndryshime të shpejta çmimi, mbetje mjedisore nga asgjësimi i etiketave.

Struktura e kostos: Mbajtësit e etiketës $0,10-0,50 secila; etiketa letre 0,01$-0,05 secila; Kostot e vazhdueshme të punës dhe materialeve zakonisht tejkalojnë kostot e ciklit jetësor të ESL brenda 2-4 viteve për aplikacionet me frekuencë të lartë të përditësimit.

Aplikacionet optimale: Operacione shumë të vogla të shitjes me pakicë ku kostoja e punës është e papërfillshme (dyqane me-pronarë), mjedise me frekuencë jashtëzakonisht të ulët të përditësimit, shitje me pakicë të përkohshme ose të shfaqura- ku investimi në infrastrukturë nuk justifikohet, aplikacione që kërkojnë formate fizike të pazakonta që nuk disponohen në opsionet elektronike.

Korniza e Përzgjedhjes së Teknologjisë

Kriteret e vendimit për përzgjedhjen e teknologjisë së ekranit përfshijnë faktorë të shumtë që duhet të peshohen sipas prioriteteve të aplikimit:

Frekuenca e përditësimitndikon fuqishëm në përzgjedhjen e teknologjisë. Aplikimet me më pak se përditësime javore rrallë justifikojnë investimin në ESL; etiketat e letrës mbeten ekonomike. Aplikimet me përditësime ditore arrijnë nivelin e ESL-së brenda 2-3 viteve. Aplikimet me përditësime të shumta ditore favorizojnë fuqimisht ekonominë ESL.

Kompleksiteti i përmbajtjesndikon në zgjedhjen e teknologjisë. Ekrani i pastër numerik i çmimeve mund të përdorë segmentin LCD me koston më të ulët. Çmimet plus teksti i kufizuar (emrat e produkteve, çmimi për njësi) i përshtaten e-ESL letrës. Përmbajtja e pasur grafike ose video kërkon LCD pavarësisht kostove më të larta të energjisë.

Kushtet mjedisorekufizojnë opsionet. Drita e lartë e ambientit (jashtë, dritaret, ndriçimi i ndritshëm i shitjes me pakicë) favorizon ekranin reflektues të letrës e-. Mjediset me ndriçim të kontrolluar mund të përdorin LCD në mënyrë efektive. Temperaturat ekstreme (në frigorifer, në natyrë) kërkojnë vlerësime të përshtatshme të paneleve, pavarësisht nga zgjedhja e teknologjisë.

Disponueshmëria e infrastrukturës së energjisëshpesh përcakton fizibilitetin. Vendndodhjet pa energji të disponueshme ose ku energjia e funksionimit do të ishte jashtëzakonisht e shtrenjtë, në thelb, në thelb e detyrojnë baterinë- ESL. Vendndodhjet me infrastrukturë elektrike tashmë të vendosur (mbi-qarqet e ndriçimit të rafteve) mund të marrin në konsideratë opsionet LCD.

Analiza e kostos totale të pronësisëduhet marrë parasysh:

Këto shifra ndryshojnë në mënyrë thelbësore bazuar në kostot lokale të punës, frekuencat e përditësimit dhe shkallën e vendosjes. Llogaritja zakonisht favorizon ESL-në për frekuencat e përditësimit mbi 1-2 herë në javë në tregjet e punës në ekonomitë e zhvilluara.

Strategjitë e vendosjes hibride

Pak shitës me pakicë përdorin një teknologji të vetme ekrani në të gjitha aplikacionet. Strategjitë hibride përputhen me teknologjinë me kërkesat e aplikimit brenda një mjedisi të vetëm të shitjes me pakicë:

E{0}}letër për çmimin, LCD për promovimpërdor ESL për çmimet rutinë në të gjithë dyqanin ndërsa vendos ekranet LCD në kapakët e fundit, zonat e arkëtimeve dhe pikat e nxehta promovuese ku aftësia e videos dhe shkëlqimi i lartë tërheqin vëmendjen e klientit. Kjo qasje kap përfitimet e efikasitetit të ESL për pjesën më të madhe të etiketave duke ruajtur fleksibilitetin promovues aty ku ka më shumë rëndësi.

Segtoni LCD për çmimin, e{0}}letër për informacionvendos ekrane të lira të segmenteve për çmime të pastra numerike ndërsa përdor ekrane më të mëdha e-letër për informacion të detajuar të produktit ku kompleksiteti i përmbajtjes justifikon çmimin e kostos. Kjo qasje minimizon koston për-etiketat bazë me volum të lartë ndërsa mundëson shfaqjen e pasur të informacionit ku vlera e klientit justifikon investimin.

Përputhja e teknologjisë së zonës së temperaturës-vendos ESL standarde në zonat e shitjes me pakicë të ambientit ndërsa përdor variante të gjera-temperature në zonat frigoriferike dhe potencialisht zgjedh për ekrane më të forta të segmenteve në seksionet e ngrirësve ku edhe performanca e letrës-temperatura e-e gjerë bëhet margjinale. Zgjedhja e teknologjisë ndjek kërkesat mjedisore në vend që të aplikojë specifikime uniforme.

Shkallësoni- infrastrukturën e duhurmund të përdorë ESL me infrastrukturë të plotë të rrjetit në dyqane me format të madh- ndërsa vendos ekrane të segmenteve të pavarura apo edhe etiketa letre në dyqane me format më të vogël ku investimi në infrastrukturë nuk përshkallëzohet ekonomikisht. Zgjedhja e teknologjisë merr parasysh shkallën e vendosjes së bashku me kërkesat teknike.

Teknologjitë në zhvillim

Kërkim për EPD me shpejtësi të lartë-

Demonstrimet laboratorike kanë arriturShkalla e rifreskimit 75 Hznë e-panele letre-që i afrohen territorit LCD. Këto demonstrime në konferencat e industrisë janë vërtet mbresëlënëse, por vendosja e prodhimit mbetet e largët.

Teknologjitë kyçe të mundësimit përfshijnëaditivët e kristalit të lëngshëmqë drogën lëngun elektroforetik me komponime që nxisin efekte të kthimit prapa. Punimet kërkimore raportojnë përmirësim të shpejtësisë 2.8× ndërsa njëkohësisht reduktojnë tensionin e drejtimit me 50%.Petëzime të hollë-përpara me film-zvogëloni distancën e migrimit të grimcave.Formulime të reja nanogrimcashoptimizoni karakteristikat e ngarkesës sipërfaqësore dhe zvogëloni rrezen hidrodinamike. Dhemësimi i makinës-prodhimi i optimizuar i formës së valëspërshtatet në kohë reale- për të shfaqur gjendjen dhe kushtet mjedisore.

Këto teknologji mbeten në zhvillim. Specifikimi i produkteve të prodhimit ESL bazuar në rezultatet laboratorike nuk është i këshillueshëm.

Ngjyra E-Evolucioni i letrës

E Ink Gallery 3teknologjia demonstron se ku po shkon EPD me ngjyra. Rifreskimi bardh/bardh ka rënë në350 ms, nga 2000ms në gjeneratat e mëparshme. Modaliteti i shpejtë i ngjyrave godet500 ms. Modaliteti standard i ngjyrave funksionon750-1000 ms. Modaliteti i ngjyrave me cilësi më të mirë ka ende nevojë1500 ms.

Color EPD po kalon nga "mezi i përdorshëm" në "praktikisht i zbatueshëm" për aplikacionet e zgjedhura. Prisni përmirësim të vazhdueshëm, por piktura njëngjyrëshe do të ruajë avantazhet e shpejtësisë dhe fuqisë pafundësisht për shkak të dallimeve themelore të fizikës së grimcave.

Specifikimet e Performancës për Dizajnimin e Sistemit

Specifikimet minimale të zbatueshme

Për etiketimin e përgjithshëm të rafteve me pakicë, këta numra përfaqësojnë dyshemenë:

Koha e rifreskimitduhet të arrijë 2000 ms ose më mirë për modalitetin global, 500 ms ose më mirë për të pjesshme.Raporti i kontrastitduhet të kalojë 8:1.Rezolucioniduhet të arrijë të paktën 100 DPI.Këndi i shikimitduhet të shtrihet 170 gradë ose më gjerë.Gama e temperaturës së funksionimitduhet të mbulojë 0 gradë deri në 40 gradë.Jetëgjatësia e baterisëduhet të kalojë 5 vjet me 2 përditësime në ditë.

Specifikime të zgjeruara

Për aplikacionet kërkuese, specifikimet shtrëngohen-përditësimet e shpeshta, ruajtjen e ftohtë, përmbajtjet promocionale-:

Koha e rifreskimitduhet të arrijë 1000 ms për globale, 300 ms për të pjesshme.Raporti i kontrastitduhet të kalojë 12:1.Rezolucioniduhet të arrijë 120 DPI ose më lart.Aftësia e ngjyrave(3-4 ngjyra) bëhet e rëndësishme.Gama e temperaturës së funksionimitduhet të shtrijë -25 gradë deri në 50 gradë.Jetëgjatësia e baterisëduhet të kalojë 3 vjet me 4 përditësime në ditë.

Vleresimi i specifikimeve

Specifikimet e shitësit duhet të verifikohen në kushte reale. Kjo nuk është fakultative-janë hasur boshllëqe të rëndësishme ndërmjet pretendimeve të fletës së të dhënave dhe performancës së prodhimit.

Testoni kohën e rifreskimit në temperaturat minimale dhe maksimale të funksionimit, jo vetëm në temperaturën e dhomës. Konfirmoni raportin e kontrastit në kushtet aktuale të ndriçimit të dyqanit, jo në ndriçimin e laboratorit. Vërtetoni parashikimet e jetëgjatësisë së baterisë me frekuencën e synuar të përditësimit dhe llojin e përmbajtjes-projeksionet e shitësit zakonisht supozojnë skenarët më të mirë- të rastit. Verifikoni vonesën e përditësimit të nivelit të sistemit- me numrin e etiketave të synuara për të siguruar shkallëzimin e duhur të arkitekturës së rrjetit.

Përputhja e teknologjisë me aplikacionin

Përzgjedhja e teknologjisë së etiketës së rafteve elektronike në fund të fundit zbret në përputhjen e aftësive me kërkesat. Fizika e ekraneve elektroforetike vendos kufij të fortë-shkalla e rifreskimit, ndjeshmëria ndaj temperaturës, sjellja e fantazmave-që asnjë sasi optimizimi nuk do t'i kapërcejë. Kuptimi i këtyre kufijve mundëson dizajnimin realist të sistemit dhe përzgjedhjen e duhur të teknologjisë.

Për vendosjet ku kufizimet i përshtaten aplikacionit-frekuencat e moderuara të përditësimit, funksionimi i temperaturës së ambientit,-përmbajtja e fokusuar në çmim-ESL jep vlerë bindëse nëpërmjet eliminimit të punës, përmirësimit të saktësisë së çmimeve dhe fleksibilitetit operacional. Për aplikacionet që kundërshtojnë kufizimet e ESL-së,-përditësimet me frekuencë të lartë-, temperaturat ekstreme, përmbajtjet e pasura të medias{6}}teknologjitë alternative ose qasjet hibride mund të jenë më të përshtatshme.

Teknologjia vazhdon të përparojë. Normat e rifreskimit përmirësohen gradualisht. Zgjerohet aftësia e ngjyrave. Gama e temperaturës zgjerohet. Por fizika themelore mbetet. Vendosja e suksesshme e ESL kërkon të punosh brenda këtyre kufizimeve, duke mos pretenduar se ato nuk ekzistojnë.
