Dallimi themelor që duhet të dini së pari

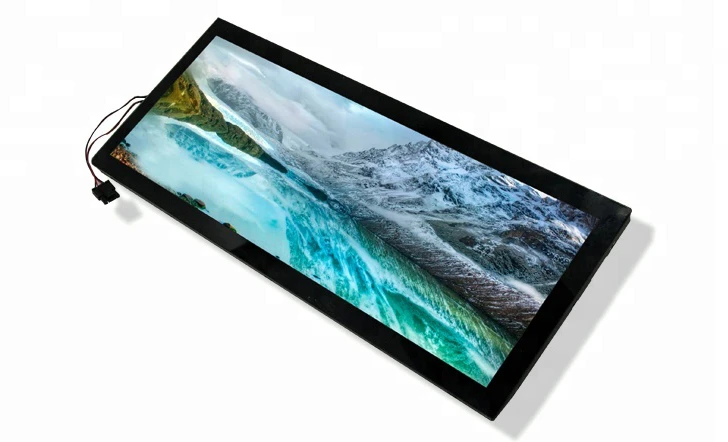

Ekranet e shiritave LCD dhe ekranet e shiritave LED funksionojnë në mënyra krejtësisht të ndryshme. Pasi ta kuptoni këtë, zgjedhja mes tyre bëhet shumë më e lehtë.
Ekranet e shiritit LCDpunoni duke kontrolluar dritën që vjen nga pas. Ka një njësi të dritës së prapme dhe molekulat e kristalit të lëngshëm rrotullohen dhe rrotullohen për ta lënë dritën të kalojë ose ta bllokojë atë. Vetë kristalet nuk prodhojnë dritë-ato janë në thelb grila me filtra me ngjyra.
Ekranet e shiritave LEDbëjnë dritën e tyre. LED të vogla të kuqe, jeshile dhe blu prodhojnë dritë dhe ngjyrë në të njëjtën kohë. Çdo piksel është burimi i tij i vogël i dritës.
Shkëlqimi
Shkëlqimi vendos se ku do të funksionojë në të vërtetë një ekran. Ne e masim këtë nëthërija (cd/m²), dhe ka kufizime të vështira që nuk mund t'i zgjidhni me truket e zgjuara të instalimit.
Për shitje me pakicë të brendshme me ndriçim të kontrolluar, ju duhet të paktën350 nits. Diku nëGama 500-700funksionon më mirë. Vendose atë ekran pranë një dritareje dhe papritmas po shikonMinimumi 700, me1000-1500duke qenë më të sigurt. Njollat gjysmë- në natyrë me diell indirekt e shtyjnë atë2000-3500 nits. Plot në natyrë në rrezet e diellit direkte?Minimumi 5000 nits, dhe shumica e instaluesve rekomandojnë6000-8000.
LCD arrin rreth 2500 nits, dhe vetëm modelet e specializuara të-shkëlqimit të lartë arrijnë atje. Ato njësi janë më të trasha-ndoshta 40-60% më shumë thellësi - dhe digjen më shpejt.
LED fillon në 800 dhe kalon 10,000 nits.
Full outdoor do të thotë LED.

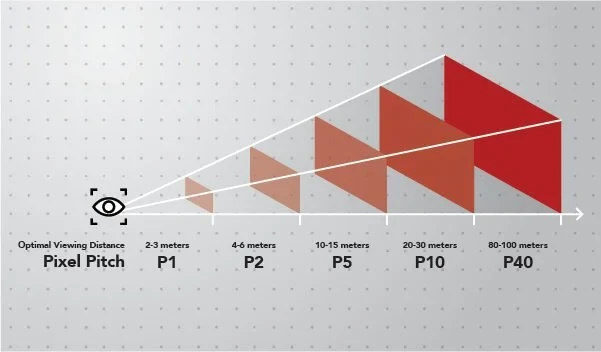

Dendësia e pikselit dhe distanca e shikimit
Ekranet e shiritave LCD vijnë me numër fiks pikselësh nga fabrika. Merrni një ekran LCD 37 inç me shirit 1920×540. Ju jeni duke marrë një konsistencë60+ PPIpa marrë parasysh se ku qëndroni. Kjo është e mprehtë në gjysmë metër, e panevojshme në pesë metra.
Ekranet e shiritit LED ju lejojnë të zgjidhni densitetin e pikselithapi i pikselit. Matematika është e drejtpërdrejtë: merrni hapin tuaj të pikselit në milimetra dhe shumëzoni me 1,0 në 1,5 për të marrë distancën tuaj optimale të shikimit në metra.
P4.0është vendi ku ndodhen shumica e projekteve-ai mbulonVend i ëmbël 4-6 metraqë punon për instalimet e qendrave tregtare, sinjalistikën e aeroportit dhe vitrinat e dyqaneve me pakicë. Shkoni më fort nëse keni nevojë.P2.0trajton rrezen 2-3 metra, dhe ju po paguani afërsisht dyfish.P1.2ekziston për ato situata të rralla ku njerëzit qëndrojnë brenda mundësive të një muri të madh LED. Me 5 herë koston.
LCD ka kuptim kur shikuesit afrohen më shumë se 2 metradhe po shfaqni tekst ose grafikë të detajuar.LED fiton kur distanca e shikimit kalon 2.5 metradhe ndikimi vizual ka më shumë rëndësi se shtypja e imët.

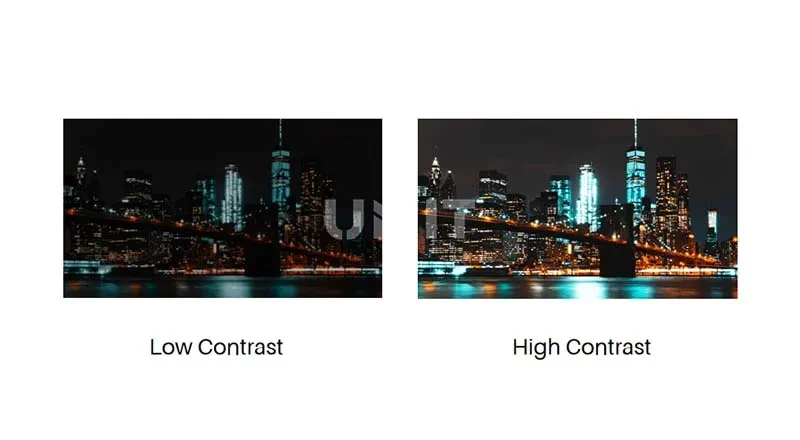

Raporti i kontrastit: Pse LED fiton në sfonde të errëta
Raporti i kontrastit mat ndryshimin midis të bardhës më të shndritshme dhe të zezës më të errët që mund të prodhojë një ekran.
LCD ka një problem strukturor këtu. Drita e pasme shkon në të gjithë panelin gjatë gjithë kohës. Kur doni të shfaqni të zezën, ato pikselë nuk mund ta bllokojnë plotësisht dritën. Ju merrni gri të errët në vend të të zezës së vërtetë. Panelet IPS zakonisht arrijnë1000:1 deri në 1500:1kontrast. Panelet VA funksionojnë më mirë në3000:1 deri në 5000:1.
Çdo piksel LED mund të fiket plotësisht. Pa rrymë do të thotë pa dritë, që do të thotëe zeza aktuale. Panelet standarde SMD LED goditën5000:1 deri në 8000:1. COB LED mund të arrijë-fundin më të lartë10,000:1 ose edhe 100,000:1.
Nëse përmbajtja juaj përdor sfonde të errëta ose logo me-kontrast të lartë, kjo ka rëndësi. Për tekstin në sfonde të lehta, shumica e njerëzve nuk do ta vënë re.
Performanca e ngjyrave
Ekranet e shiritit LCD zakonisht mbulojnë72-100% e sRGB, punoni nëThellësia e ngjyrave 8-bit (16.7 milion ngjyra), dhe të arrijëSaktësia e ngjyrave ΔE midis 2-5. Konsistenca është forca e tyre-drita e pasme shpërndahet në mënyrë të barabartë, kështu që ngjyrat përputhen në të gjithë panelin pa kalibrim.
LED ofron gamë më të gjerë(90-140% sRGB)dhe thellësi më të thellë të ngjyrës(10-16 bit, mbi një miliard ngjyra). Saktësia-nga--kutia është më e keqe, me ΔE që ekzekuton 3-6 dhe kërkon punë që ngjyrat të përputhen me modulet. Çdo instalim serioz LED përfshin kalibrimin e bazuar në kolorimetër.
Shpejtësia e rifreskimit dhe regjistrimi me kamerë
Shpejtësia e rifreskimit bëhet një shqetësim i vërtetë kur njerëzit fotografojnë ose filmojnë ekranin tuaj. Kjo ndodh vazhdimisht në hapësirat me pakicë dhe publike tani.
LCD funksionon nëStandardi 60 Hz, me 120 Hz të disponueshme në modelet premium. Kjo është e mirë për sytë e njeriut, por mund të prodhojë breza kur dikush shkrep video me telefonin e tij. Panelet komerciale LED zakonisht funksionojnë1920 Hz deri në 3840 Hz, i cili eliminon ato artefakte të linjës skanuese- që shfaqen në pamjet e smartfonëve.
Dëshironi ta provoni vetë këtë?Regjistroni ekranin me modalitetin e lëvizjes së ngadaltë të telefonit tuaj- me 240 fps. Shiritat e zinj horizontalë që lëvizin nëpër imazh do të thotë se shpejtësia e rifreskimit nuk është mjaft e lartë.
Teknologjia e paneleve

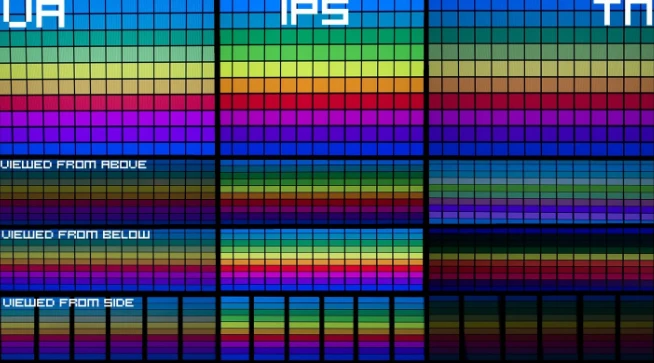

Llojet e paneleve LCD
IPS (Në-Ndërrim në aeroplan)panelet ju japinKënde shikimi 178 gradë / 178 gradëme saktësi të shkëlqyer të ngjyrave. Koha e përgjigjes shkon 8-14 ms dhe nivelet e zeza janë të moderuara-do të vëreni të zeza gri në vend të zezakëve të vërtetë. Këto funksionojnë mirë për ekranet në skajet e rafteve të shikuara nga kënde të shumta dhe tabelat e menysë ku ka rëndësi saktësia e ngjyrave.
VA (Rreshtimi vertikal)panelet ofrojnëKënde shikimi 178 gradë / 160 gradë. Performanca vertikale shpesh degradon në kënde ekstreme. Saktësia e ngjyrave është e mirë, koha e përgjigjes është më e shpejtë në 4-8 ms dhe nivelet e zeza mposhtin IPS-në. Këto u përshtaten përmbajtjeve dhe markave të rënda video që përdorin skema me ngjyra të errëta.
Variantet ADS/AFFSjanë opsione të kategorisë industriale- me tolerancë të zgjatur të temperaturës nga-30 gradë në +80 gradë. Vlen premium vetëm për transport ose mjedise ekstreme.

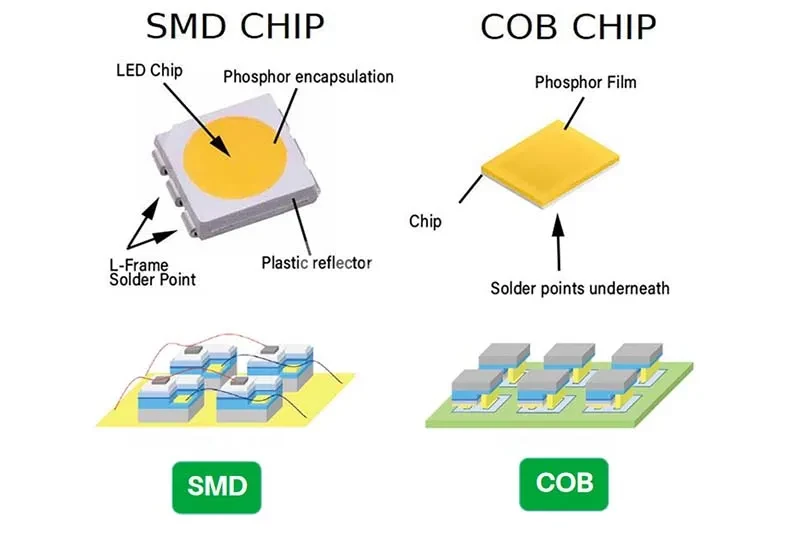

Teknologjitë e paketimit LED
Terminologjia ngatërrohet shpejt.
SMD (Sipërfaqja-Pajisja e montimit)dominon instalimet e brendshme dhe gjysmë{0}}të jashtme. Tre patate të skuqura LED (e kuqe, jeshile, blu) montohen në një kllapa të vetme dhe futen në rrëshirë. Pixelat e pixel variojnë nga P1.0 në P10.
Dobësitë janë reale: sipërfaqet e ekspozuara LED mund të dëmtohen fizikisht, lagështia mund të depërtojë në kufijtë e rrëshirës dhe kontakti i drejtpërdrejtë me gishtat mund të zhvendosë komponentët. Për katet e shitjes me pakicë dhe stacionet e tranzitit ku njerëzit mund të prekin ekranin, kjo ka rëndësi.
COB (Chip-në-bord)monton çipat LED direkt në nënshtresën e PCB-së, më pas mbulon gjithçka me një shtresë uniforme mbrojtëse. E gjithë sipërfaqja e modulit përfundon e lëmuar dhe e vazhdueshme-qëndrueshmëri më e mirë fizike, rezistencë ndaj lagështirës dhe kontrast i përmirësuar nga veshja thithëse e dritës- midis pikselëve. Shpenzimet shkojnë30-50% më e lartësesa SMD ekuivalente.
GOB (Ngjit-në-dërrasë)është opsioni kompromisi: teknologji standarde SMD me një shtresë epokside të shtuar pas montimit. COB- pëlqen mbrojtjen me kosto më të ulët. Do të shihni një ulje të lehtë të shkëlqimit (5-10%) dhe zverdhje të mundshme me ekspozim të zgjatur ndaj rrezeve ultraviolet.

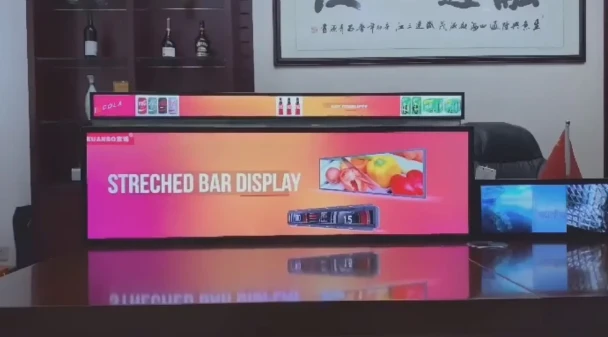

Panelet vendase kundrejt paneleve të prera
Prodhuesit e ekraneve të shiritit i marrin panelet e tyre në dy mënyra, dhe ndryshimi ka më shumë rëndësi sesa e kuptojnë shumica e blerësve.
Panelet vendase të barit
Këto janë bërë duke përdorur maska prodhuese të krijuara posaçërisht për raporte pamjesh ultra- të gjera. Dimensionet janë të qëllimshme që në fillim. Furnizuesit siBOE, AUO, Innolux dhe CSOTbëni linja prodhimi të dedikuara me format{0}}të shtrirë.
Çfarë merrni: shpërndarja e njëtrajtshme e dritës së prapme deri në skajet, integriteti i plotë strukturor me trashësi standarde xhami, vula konsistente rreth të gjithë perimetrit dhe modele standarde të rezolucionit si p.sh.1920×158, 1920×360 ose 1920×540.
Prerja dhe ndryshimi i madhësisë së paneleve
Këto fillojnë si panele standarde 16:9 që priten fizikisht në dimensionet e shiritit pas prodhimit. Një panel 1920×1080 mund të bëhet shirita të shumtë 1920×270.
Prerja thyen vulën midis shtresave të xhamit-drita rrjedh në skajet. Integriteti i xhamit cenohet në linjat e prera, që do të thotë më shumë thyerje gjatë transportit dhe instalimit. Drita e pasme origjinale është projektuar për panelin e plotë, kështu që panelet e pjesshme marrin ndriçim të pabarabartë. Dhe ato vula të komprometuara lejojnë lagështinë të hyjë, duke përshpejtuar degradimin e kristalit të lëngshëm me kalimin e kohës.
Panelet e prera me pika:kërkoni për rezolucione vertikale jo standarde si p.sh158, 203 ose 270 piksele. Kërkoni fletë të specifikimeve të panelit me numrat aktual të pjesëve të prodhuesit. Panelet reale vendase kanë numra modelesh të dokumentuara në katalogët e furnitorëve.
Panelet e prera funksionojnë 30-50% më lirë.Zbritja ekziston sepse cilësia është vërtet më e ulët.
Aplikime reale

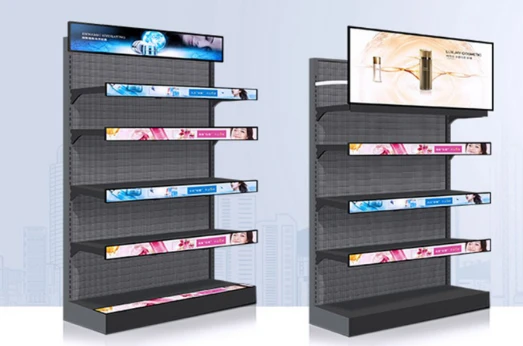

Raftet me pakicë-Afishet e skajit
Ju keni ndriçim të kontrolluar të brendshëm, njerëz që qëndrojnë shumë afër (ndonjëherë nën një metër kur po kërkojnë produkte) dhe përmbajtje që është kryesisht tekst dhe çmime. Plus, me siguri po shpalosni dhjetëra ose qindra nga këto gjëra.
LCD fiton këtu, dhe nuk është veçanërisht afër.Askush nuk qëndron 4 metra larg një skaji të raftit. Shikuesit tuaj janë afër, që do të thotë se ju keni vërtet nevojë për atë densitet pikselësh që ofron LCD. Teksti duket i qartë për shkak të mënyrës se si LCD trajton paraqitjen e nënpikselëve. Dhe kur blini 200 njësi në vend të 2, diferenca e çmimit midis LCD dhe LED rritet me të vërtetë.
Profili i hollë ndihmon gjithashtu. Shumica e shinave të montimit në skajet e rafteve- janë projektuar duke pasur parasysh dimensionet LCD, kështu që nuk po luftoni me harduerin.
Diçka nëGama 500-700 nit me panele IPSpunon mirë. VA funksionon nëse të gjithë afrohen nga i njëjti drejtim, por rrallëherë njerëzit blejnë. Sigurohuni që po merrni panele origjinale dhe përmasa-që zakonisht po shikoniGama 23-42 inç.
Shfaq informacionet e transportit
Trenat, autobusët, aeroportet. Mjedisi është i ashpër në mënyrat që njerëzit nuk mendojnë derisa diçka të prishet. Dridhje e vazhdueshme. Lëkundjet e temperaturës që do të vrisnin pajisjet elektronike të konsumit. Dhe këto gjëra funksionojnë 18+ orë në ditë.
Kërkesat e certifikimit në thelb e bëjnë këtë vendim për ju.Industria hekurudhore ka EN50155, automobila ka nevojë për certifikim E-E markës dhe rrugët e miratimit për LCD janë të pjekura dhe{2}}të dokumentuara mirë. Certifikimi LED për transport? Ende po kap hapin.
Përtej dokumentacionit, sistemet industriale të montimit LCD kanë dekada të tëra rezistencë të provuar ndaj dridhjeve. Pesha gjithashtu ka rëndësi kur vendosni ekrane në automjete. Dhe duke qenë se njerëzit janë ulur ose qëndruar relativisht afër, ju nuk po humbisni avantazhin e rezolucionit të LCD-së.
Ju do të dëshironi panele industriale-të vlerësuara IPS që trajtojnë të paktën-20 gradë në +60 gradë. Duhet të tregohen specifikat e dridhjeveMinimumi i tolerancës së vazhdueshme 1G, në mënyrë ideale me rezistencë ndaj goditjeve 3G. Shkëlqimi përreth700-1000 nitstrajton shkëlqimin nga dritaret.

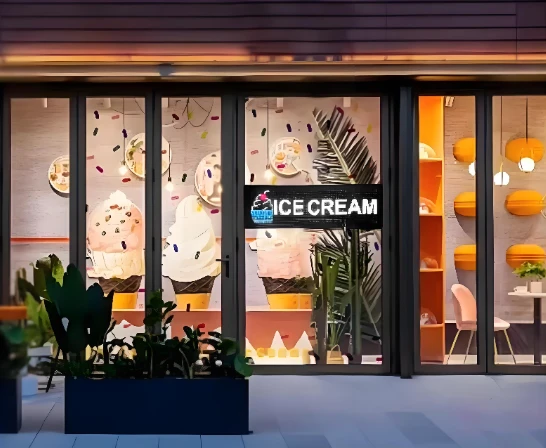

Ekranet e vitrinës së jashtme dhe dritareve
Drita e diellit ndryshon gjithçka. po flasim100,000 luksduke goditur ekranin tuaj në një ditë të pastër. LCD fizikisht nuk mund të konkurrojë këtu.
LED është i vetmi opsion real në natyrë.Ju nevojiten 5000-8000 nits për të luftuar rrezet e diellit direkte, dhe kjo nuk është diçka që LCD mund të japë. Rezistenca ndaj motit gjithashtu ka rëndësi pasi do të dëshironiIP65 ose më mirënë sipërfaqen e përparme. Distancat më të gjata të shikimit (njerëzit përtej rrugës, makinat që kalojnë) do të thotë që gjithsesi do të paguani shumë për densitetin e pikselit të LCD-së.
Shkoni meP3-P6 hapsirë pikselëshvarësisht nga sa larg qëndron shikuesi juaj tipik. Sigurohuni që po merrniRifreskim 3840 Hzkështu që fotografohet mirë në rrjetet sociale. Gama e temperaturës së funksionimit duhet të trajtojë çdo gjë që klima juaj lokale hedh në të.

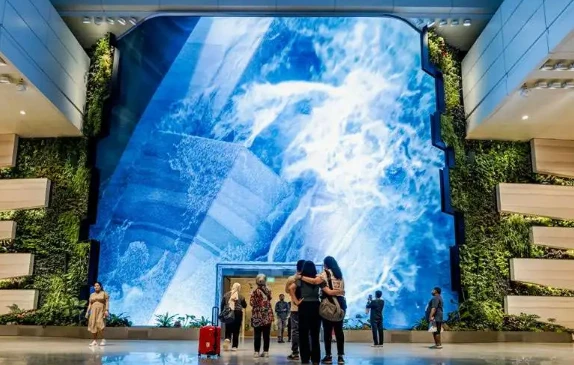

Instalime të brendshme në shkallë të gjerë-
Qendrat tregtare, aeroportet, qendrat e konventave, lobet e korporatave. Hapësira të mëdha me tavane të larta dhe shikues që mund të jenë 20 metra larg.
Faktori pa probleme është ai që vret LCD këtu.Paneli më i madh LCD që do të gjeni është rreth 88 inç. Dëshironi të shkoni më gjatë? Ju po vendosni panelet së bashku dhe ato korniza janë të dukshme. Dizajnerët përpiqen të përfshijnë kornizat në estetikë.
Modulet LED mbyllen së bashku pa probleme.Dëshironi një ekran të vazhdueshëm 30 metra? LED e trajton atë. Instalimi i lakuar që mbështillet rreth një kolone? LED e trajton atë. Distancat e shikimit në këto hapësira përputhen në mënyrë të përsosur me hapin e pikselave P2.5-P4, që është gjithsesi pika e ëmbël e LED-it.
Për instalime premiumP2.5punon mirë. Puna komerciale standarde funksionon mirëP3-P4. Shkëlqimi varet nga hapësira, por zakonisht800-1500 nitsmbulon shumicën e skenarëve të brendshëm. Sigurohuni që të merrni-përparë dizajnin e modulit, sepse dikush do t'i duhet ta servisojë këtë gjë përfundimisht dhe ju nuk doni të shpjegoni pse duhet të mbyllni një pjesë të qendrës tregtare për të hyrë në pjesën e pasme të ekranit.

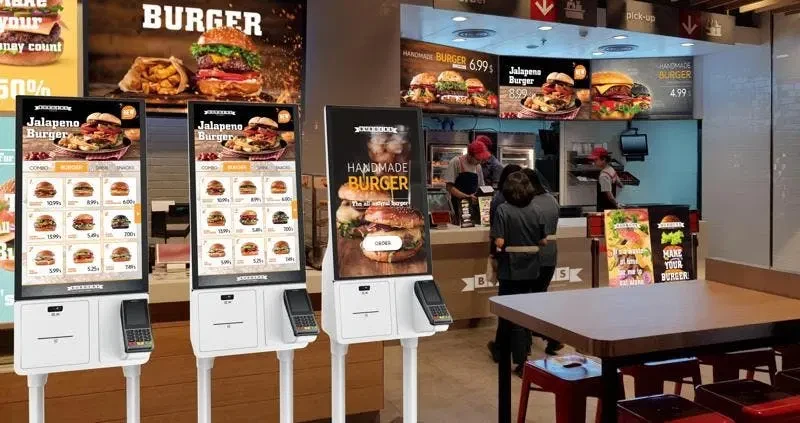

Tabelat e menusë së restorantit dhe QSR
Këtu ka rëndësi buxheti. Kufijtë e restoranteve janë të pakta dhe pronarët shqyrtojnë çdo blerje pajisjesh.
Përmbajtja është kryesisht tekst me fotografi të herëpashershme ushqimore.LCD e jep tekstin bukur.Distanca e shikimit është zakonisht ajo diapazon 1,5-4 metra ku secila teknologji funksionon mirë teknikisht, por LCD kushton dukshëm më pak për të blerë dhe përdorur.
Një gjë për t'u marrë parasysh: kuzhinat prodhojnë yndyrë dhe avull. Edhe në zonën e ngrënies, ato gjëra migrojnë. Ju dëshironi një lloj lustrim mbrojtës mbi ekran. Mbivendosja e xhamit të kalbur është standarde. Nëse jeni duke bërë porosi-vetëshërbimi,Aftësia e prekjes PCAPshton ndoshta 15-20% në kosto, por hap funksionalitet të ri.
Shkëlqimi përreth500-700 nitstrajton ndriçimin tipik të restorantit.IP54 në sipërfaqen e përparmeduhet të konsiderohet e detyrueshme, jo fakultative.
Konsideratat e kostos afatgjata-
Kostoja fillestare është vetëm fillimi. Më poshtë është një krahasim i përafërt. Rezultatet do të ndryshojnë në bazë të tarifave të energjisë elektrike, modeleve të përdorimit dhe nëse ndonjë gjë prishet.
Për një ekran me shirit LCD (ekuivalent 37 inç):blerja shkon rreth$400, energjia në 12 orë funksionimi ditor kushton ndoshta 8 dollarë në vit në varësi të tarifave, të lëna mënjanë rreth 40 dollarë në vit për mirëmbajtje dhe zëvendësimi i dritës së prapme rreth vitit 4 shton rreth 150 dollarë të tjerë.Rreth 800 dollarë për pesë vjet.
Për një ekran me shirit LED të zonës ekuivalente të ekranit në P2.5:blerja shkon rreth e rrotull$900, energjia kushton pak më shumë në ndoshta 13 dollarë në vit në të njëjtat kushte. Rezervat e mirëmbajtjes mund të jenë më të ulëta pasi LED ka tendencë të jetë më e qëndrueshme. Zëvendësimi i modulit zakonisht nuk nevojitet brenda pesë viteve nëse blihet cilësi e mirë.Gjithsej diku rreth 1050-1100 dollarë.
LED funksionon rreth 35% më shumë se LCD gjatë pesë vitevenë skenarët tipikë të brendshëm.
Matematika ndryshon për situata të ndryshme. Zbatimet më të gjata favorizojnë-dritat e pasme LED degradohen më shpejt pas vitit 5 ndërsa LED ruan 70%+ ndriçim gjatë vitit 8. Instalimet në natyrë i çojnë-modelet LCD me shkëlqim të lartë në $800+ ndërsa ofrojnë jetëgjatësi më të madhe, duke e bërë koston e LED-it-ekuivalente ose më të lirë. Instalimet e mëdha pa probleme kërkojnë shtrirje komplekse të kornizave me LCD, dhe në shkallë, montimi më i thjeshtë i LED-it shkurton kostot e punës mjaftueshëm për të mbyllur hendekun.
Çfarë duhet të kërkoni kur blini
Për ekranet me shirit LCD
Filloni me vetë panelin. Ju dëshironi të dinikush e bëri atë në të vërtetë (BOE, AUO, Innolux)dhe numrin specifik të modelit. Kjo ka rëndësi sepse është mënyra se si verifikoni se po merrni një panel vendas dhe jo diçka që është prerë nga një ekran standard. Panelet e prera janë më të lira për një arsye.
Specifikimet e ndriçimit mund të jenë mashtruese. Disa prodhues matin në qendër të panelit ku është më i ndritshëm, të tjerë ju japin një mesatare në të gjithë sipërfaqen.Pyesni se cilën metodë kanë përdorur.Një matje qendrore me 700 nit mund të jetë vetëm 550 nits në qoshe.
Merrnilloji i dritës së prapmenë të shkruar pasi që drita-e ndezur dhe e drejtpërdrejtë-kanë karakteristika të ndryshme uniformiteti.Gama e ngjyraveduhet të specifikohet si përqindje e sRGB ose një standard tjetër që mund të verifikoni në të vërtetë. Mos e pranoni vetëm "riprodhimin e mirë të ngjyrave" si përgjigje.
Gjërat operative kanë gjithashtu rëndësi:diapazoni i temperaturës, shifrat MTBF, çfarë saktësisht mbulon garancia (vetëm panelet? drita e prapme? furnizimi me energji elektrike?). Dhe sigurohuni që të dini dimensionet e ndërfaqes së montimit përpara se të dizajnoni pajisjen tuaj të instalimit.
Për ekranet e shiritit LED
Cilësia LED ndryshon jashtëzakonisht shumë, dheprodhuesi i çipaveështë çelësi juaj i parë.Nationstar, Kinglight, Cree, Nichiajanë emrat që dëshironi të shihni. "LED me cilësi të lartë-" gjenerike nuk do të thotë asgjë.
Mos i beso fletës së specifikimeve në hapin e pikselëve.Sillni kalibrat nëse jeni duke bërë një inspektim në fabrikë.
Shpejtësia e rifreskimit është e lehtë për t'u verifikuar vetë. Nxirre telefonin, kaloni në video me lëvizje të ngadaltë- me 240 fps dhe regjistroni ekranin. Shiritat e zinj që lëvizin nëpër imazh do të thotë se shpejtësia e rifreskimit nuk është ajo që ata pretenduan. Kjo zgjat 30 sekonda dhe i ka shpëtuar klientët nga blerjet e këqija.
Matjet e shkëlqimit janë një fushë tjetër ku prodhuesit bëhen krijues. Nëse jeni duke shpenzuar para serioze,sillni një matës të kalibruar në inspektim. Një ekran i vlerësuar në 6000 nits që në fakt jep 4500 nuk do ta presë atë në rrezet e diellit direkte.
Disa gjëra më pak të dukshme për t'u vënë poshtë: Ështëkalibrimi i ngjyravepërfshihet në dorëzim, apo është një tarifë shtesë? Çfarë ështëtoleranca ndaj rrafshimitmes moduleve? (Qeljet e dukshme shpesh vijnë nga modulet që nuk ulen në mënyrë të përsosur.) Sa kohë do të garantojnë atodisponueshmëria e modulit rezervë? Minimumi pesë vjet, sepse një ekran që nuk mund ta riparoni është një detyrim. Dhe merrnipolitika e pikselëve të vdekurme shkrim me numra aktual, jo vetëm "normë të pranueshme standarde të industrisë".
Pra, cili?
LCD funksionon më mirë për:shikim nga afër nën 1,5 metra, tekst-përmbajtje të rëndë, ndriçim standard të brendshëm, projekte buxhetore-të ndërgjegjshme, instalime nën 3 metra gjatësi totale, aplikacione të aktivizuara- me prekje dhe mjedise transporti me shqetësime dridhjesh.
LED ka më shumë kuptim për:shikimi i distancave përtej 3 metrave, video-përmbajtje dominuese, mjedise me dritë të lartë të ambientit, çdo aplikacion gjysmë- i jashtëm ose i jashtëm, prezantime premium të markave, vrapime pa probleme mbi 5 metra, funksionim 24/7 i planifikuar për më shumë se 5 vjet dhe instalime të lakuara ose kreative arkitektonike.
Gama e shikimit 1,5-3 metra me ndriçimin standard të brendshëm mund të shkojë në të dyja anët. Shikoni faktorë të tjerë. Numëroni cilat avantazhe kanë rëndësi për projektin specifik.Kur është afër barazimit, LCD zakonisht fiton me kostopërveç nëse nevojitet në mënyrë specifike gjatësia, ndriçimi i jashtëm ose ndikimi i videos.
