Këto dështime kanë modele dhe shumica janë të diagnostikueshme në 30 minuta ose më pak. Ky udhëzues është i strukturuar rreth mënyrës se si funksionon në të vërtetë zgjidhja e problemeve: duke filluar nga ajo që mund të shihni në ekran, më pas duke punuar prapa te shkaku. Nëse ruaniekrane komerciale LCDnë shitje me pakicë, ekzekutoni panele në kioska publike ose korrigjoni pajisjet e integruara gjatë zhvillimit, procesi i diagnostikimit është i njëjtë.
Referenca e shpejtë e simptomave
Përdoreni këtë tabelë si filtrin tuaj të parë. Shkaqe të shumta mund të prodhojnë të njëjtën simptomë, prandaj trajtojeni atë si një drejtim fillestar, jo një përgjigje përfundimtare.
| Simptoma | Shkaku më i mundshëm | Veprimi i Parë |
|---|---|---|
| Ekran plotësisht i errët, pa dritë prapa | Dështimi i energjisë ose siguresa e djegur | Matni tensionin e hyrjes në kunjat e modulit |
| Ekrani është i ndezur, por shumë i errët | Degradimi i dritës së prapme ose mosfunksionimi i grupit LED | Testoni qarkun e dritës së prapme në mënyrë të pavarur |
| Imazhi i zbehtë i dukshëm vetëm me elektrik dore | Vetë paneli i dështimit të dritës së prapme - është funksional | Inspektoni shiritat LED dhe qarkun e drejtuesit |
| Ekrani që dridhet ose pulson | Kabllo me shirit të lirshëm ose tension i paqëndrueshëm i furnizimit | Rivendosni të gjithë lidhësit; kontrolloni valëzimin e furnizimit |
| Linja vertikale ose horizontale nëpër ekran | Nënshtresa e plasaritur ose defekt i IC-së së drejtuesit | Inspektimi vizual; ndërroni bordin e shoferit |
| Karaktere të fërguara ose të humbura | Mospërputhja e protokollit ose gabimi i firmuerit | Verifikoni cilësimet e komunikimit me fletën e të dhënave |
| Ekran i bardhë pa përmbajtje | Dështimi i inicializimit ose humbja e sinjalit | Kontrolloni konfigurimin e protokollit; konfirmoni kohën e rivendosjes |
| Imazhi i vazhdueshëm i fantazmës ose djeg-në | Imazhi statik në panelin e vjetërimit është shumë i gjatë | Cikli i energjisë; ekzekuto modelin e testit të rifreskimit të pixel- |
| Prekja e hyrjes nuk regjistrohet | Kabllo prekëse e dëmtuar ose firmware i dëmtuar | Kontrolloni kabllon e shiritit; ri-kontrolluesi me prekje flash |
| Rivendosje të rastësishme ose çiklizëm të energjisë | Rritje e tensionit ose kapacitet i pamjaftueshëm aktual | Mat furnizimin me oshiloskop; shtoni mbrojtjen nga mbitensionet |
Çfarë i shkakton në të vërtetë dështimet e modulit LCD?
Degradimi i dritës së prapme
Drita e prapme është dështimi më i zakonshëm i një komponenti-në modulet LCD. Vargjet LED zbehen gradualisht gjatë jetës së tyre funksionale - prodhuesit i kualifikojnë produktet kundërStandardet e testit të besueshmërisë së gjysmëpërçuesve JEDEC, dhe jetëgjatësia e vlerësuar ndryshon në mënyrë të konsiderueshme midis paneleve të kategorisë konsumatore-dhe industriale{{1}. Gjithmonë referojuni fletës së të dhënave të modulit tuaj specifik për jetëgjatësinë e vlerësuar të shërbimit në kushtet tuaja të funksionimit, jo një shifër gjenerike të industrisë.
Një ekran me një dritë prapa të degraduar ende kalon kontrolle elektrike. Paneli po punon - thjesht nuk mund të prodhojë një imazh të lexueshëm në dritën normale të ambientit. Nëse ekrani duket i pranueshëm në një dhomë të zbehtë, por bëhet pothuajse i padukshëm nën ndriçimin e ndezur të zyrës ose jashtë, drita e prapme është gjëja e parë që duhet testuar.
⚠️ Gabim i zakonshëm:duke kompensuar një zbehje të dritës së prapme duke e shtyrë ndriçimin në maksimum. Kjo përshpejton konsumimin e LED dhe shkurton jetën e mbetur të dobishme të një komponenti tashmë-degradues. Zgjedhja e harduerit me hapësirën e duhur të ndriçimit që nga fillimi e shmang problemin tërësisht - shikoni se çfarë dallonmodulet LCD- të shkallës komercialenga alternativat e kategorisë së konsumatorit-.
Probleme me lidhësin dhe kabllon
Kabllot e shiritit, lidhësit zebra dhe lidhjet e saldimit degradohen nën dridhje, çiklizëm termik dhe përkulje të përsëritur. Modaliteti i dështimit është pothuajse gjithmonë i ndërprerë: dridhje në orientime të caktuara, segmente të rënies së ekranit nën dridhje ose një ekran që funksionon në fillim, por dështon në temperaturën e funksionimit. Rivendosja e çdo lidhësi përpara porositjes së pjesëve zgjidh një pjesë të konsiderueshme të ankesave në terren me kosto zero.
Stresi mjedisor
I ftohti ngadalëson reagimin e kristaleve të lëngëta; nxehtësia përshpejton plakjen e polarizuesit dhe delaminimin e ngjitësit; lagështia gërryen elektrodat nga brenda, duke prodhuar segmente të ekranit që mungojnë që përkeqësohen gradualisht gjatë javëve. Gjithmonë specifikoni për kushtet më të këqija të rastit-, jo ato mesatare. Për aplikime në mjedise kërkuese,zgjidhje të integruara të ekranit LCD me vlerësime mjedisore të përshtatshmeia vlen të vlerësohen para vendosjes, jo pas një dështimi në terren.
⚠️ Gabim i zakonshëm:testimi i një ekrani në kushte laboratorike dhe supozimi se do të performojë të njëjtën gjë jashtë, në një magazinë të ftohtë ose pranë një burimi lagështie - pa verifikuar që klasa IP e vlerësuar dhe diapazoni i temperaturës së modulit përputhen në të vërtetë me mjedisin e vendosjes.
Problemet e furnizimit me energji elektrike dhe gabimet e drejtuesit
Rritjet e tensionit shkaktojnë dëmtim të menjëhershëm të IC të drejtuesit. Grumbullimi i furnizimit - Zhurma AC në hekurudhën DC - shkakton dëme më delikate dhe kumulative: rivendosje të rastësishme, zhurmë imazhi dhe jetëgjatësi të shkurtuar të LED. Konsultohuni me fletën e të dhënave të modulit tuaj për tensionin maksimal të lejueshëm të valëzimit; nuk ka asnjë prag universal që zbatohet në të gjitha llojet e paneleve.
Defektet e firmuerit dhe mospërputhjet e protokollit janë një kategori më vete që imiton në mënyrë bindëse dështimin e harduerit. Një ekran i bardhë ose një dalje e fërguar pas një ndërrimi të bordit ose përditësimi i softuerit është shumë shpesh një gabim konfigurimi, jo një panel i prishur. Ky dallim ka rëndësi kurduke krahasuar formatet e ekranit të shiritit LCD dhe LED- teknologji të ndryshme kanë sjellje të ndryshme të protokollit dhe nënshkrime të gabimeve.
Procesi i diagnostikimit me gjashtë hapa-
Punoni nëpër këto me radhë. Ndalo sa më shpejt që të identifikosh defektin - ndërrimet e panevojshme humbin kohë dhe fut variabla të reja.
Hapi 1 - Inspektimi vizual përpara se të ndizet-.Kërkoni për çarje, kondensim pas panelit, shenja djegieje në PCB dhe kabllo të shiritit të zhvendosur ose të përthyer. Nëse gjeni dëmtim fizik, mos përdorni energji. Një lidhje e shkurtuar mund të shkaktojë dëme në kaskadë që është shumë më e shtrenjtë se defekti origjinal.
Hapi 2 - Verifiko tensionin e hyrjes.Përdorni një multimetër në kunjat e hyrjes së fuqisë së modulit. Tensionet e vlerësuara tipike për panelet TFT janë 3,3V, 5V ose 12V - kontrolloni fletën tuaj të të dhënave. Një lexim më shumë se 5% jashtë specifikave kërkon hetim. Për gabime me ndërprerje, shtoni një oshiloskop për të kontrolluar valëzimin e furnizimit me specifikimet e lejuara të fletës së të dhënave.
Hapi 3 - Izoloni dritën e prapme.Në një dhomë të zbehtë, ndriçoni një elektrik dore në sipërfaqen e panelit në një kënd. Nëse mund të dalloni një imazh të zbehtë, paneli është funksional dhe vetëm drita e prapme ka dështuar. Ky test i vetëm eliminon gjysmën e pemës diagnostike në më pak se 10 sekonda - dhe funksionon po aq mirë nëekranet LCD me format{0}}barsi në panelet standarde drejtkëndore.
Hapi 4 - Ndërroni kabllot dhe pllakat në mënyrë metodike.Ngarko një model testimi të njohur-. Zëvendësoni kabllon e shiritit me një njësi të verifikuar pune. Nëse defekti ndjek kabllon, problemi është kablloja. Nëse qëndron me tabelën, bordi është i radhës. Zëvendësoni së pari komponentin më pak të shtrenjtë dhe më të aksesueshëm.
Hapi 5 - Kontrollo protokollin e komunikimit.Një ekran i bardhë ose një dalje e ngatërruar pas një ndërrimi të bordit është pothuajse gjithmonë një gabim konfigurimi. Verifikoni shpejtësinë e baud (UART), modalitetin SPI (CPOL/CPHA) ose adresën I2C kundrejt fletës së të dhënave. Ky hap kap një pjesë disproporcionale të gabimeve nëmjediset e shfaqjes së kioskësku modulet zëvendësohen në terren, shpesh nga dokumentacioni jo i plotë.
Hapi 6 - Përsëritni kushtet e fushës në stol.Një ekran që funksionon në laborator, por dështon në vendosje, pothuajse gjithmonë ka një shkak rrënjësor termik ose dridhje. Një lidhës që është margjinal në 22 gradë mund të hapet plotësisht në 55 gradë. Aplikoni nxehtësi të kontrolluar gjatë testimit të stolit - një defekt që shfaqet mbi një temperaturë të caktuar identifikon drejtpërdrejt zgjerimin termik si mekanizëm.
Riparimi apo zëvendësimi? Një Kuadër Vendimi
Riparimi ka kuptim kurgabimi lokalizohet në një komponent të vetëm të zëvendësueshëm - një kabllo, një grup me dritë prapa, një përditësim të firmuerit - moduli është pjesë e një sistemi ku marrja e një zëvendësimi përfshin kohë të konsiderueshme joproduktive ose ridizajnim dhe kostoja e riparimit është qartësisht më e vogël se një njësi e re.
Zëvendësimi ka më shumë kuptim kursimptoma të shumta shfaqen njëkohësisht. Drita e zbehtë e pasme, veshja e lidhësit dhe shfaqja e imazhit së bashku është një tregues i besueshëm i përfundimit të jetës së shërbimit, jo një defekt i vetëm i rregullueshëm. Zëvendësimi gjithashtu ka kuptim kur një modul aktual ofron specifikime më të mira - ndriçim më i lartë, temperaturë më e gjerë funksionimi, mbrojtje më e mirë nga hyrja - që do të reduktonte barrën e mirëmbajtjes në të ardhmen.
Përpara se të angazhoheni për secilën rrugë, punoni me këto pesë pyetje:
- A është ky dështimi i parë i njësisë, apo ka dështuar më parë?
- A është gabimi i kufizuar në një komponent të vetëm, të zëvendësueshëm?
- A qëndron qartësisht nën koston e zëvendësimit kostoja totale e riparimit - për pjesë, punë dhe kohë joproduktive -?
- A do të zgjasë realisht njësia e riparuar deri në kërkesat e mbetura të shërbimit të sistemit?
- A ofron një zëvendësim aktual specifikime shumë më të mira për këtë aplikacion?
Nëse tre ose më shumë përgjigje favorizojnë zëvendësimin, kjo është përgjithësisht rruga më e qartë. Shfletoni të plotëgamën e produkteveoseflisni me një specialistnë lidhje me burimet. Për kontekstet me pakicë dhe sinjalistikë,konfigurime të personalizuara LCD për sinjalistikën me pakicëshpesh ofrojnë më mirë-ekonomi afatgjatë sesa një shkëmbim i drejtpërdrejtë-për-siç.
Mirëmbajtja parandaluese
- Kontrollet mjedisore:Vendoseni brenda intervalit të vlerësuar të temperaturës dhe lagështisë së modulit, duke përdorur kushtet më të këqija të rastit për planifikim. Në mjedise me lagështi të lartë-, mbylljet e mbyllura me vlerësime të verifikuara IP janë një kërkesë, jo një masë paraprake.
- Menaxhimi i energjisë:Përdorni furnizime të rregulluara me mbrojtje harduerike nga mbitensionet. Shmangni ndezjen e vazhdueshme të dritave të pasme me ndriçimin maksimal - kontrolli përshtatës i ndriçimit redukton konsumimin e LED pa ndikim të dukshëm në përdorshmërinë.
- Inspektimet e planifikuara:Kontrolloni çdo muaj - ndenjësen e lidhësit dhe kërkoni për kondensim. Çdo tremujor - kryeni një model testimi diagnostik dhe verifikoni tensionin e furnizimit nën ngarkesë. Çdo vit - kontrolloni valëzimin e furnizimit dhe inspektoni shtresat optike për delamination ose plakjen e polarizuesit.

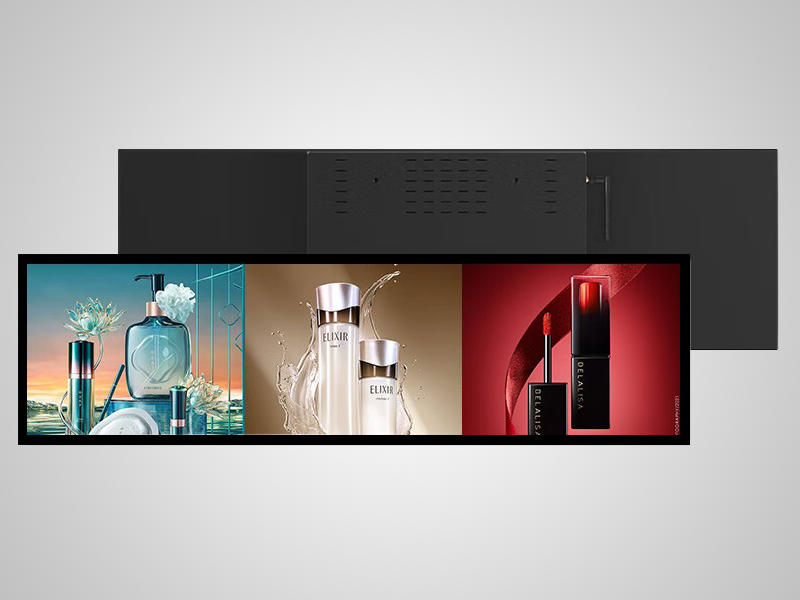

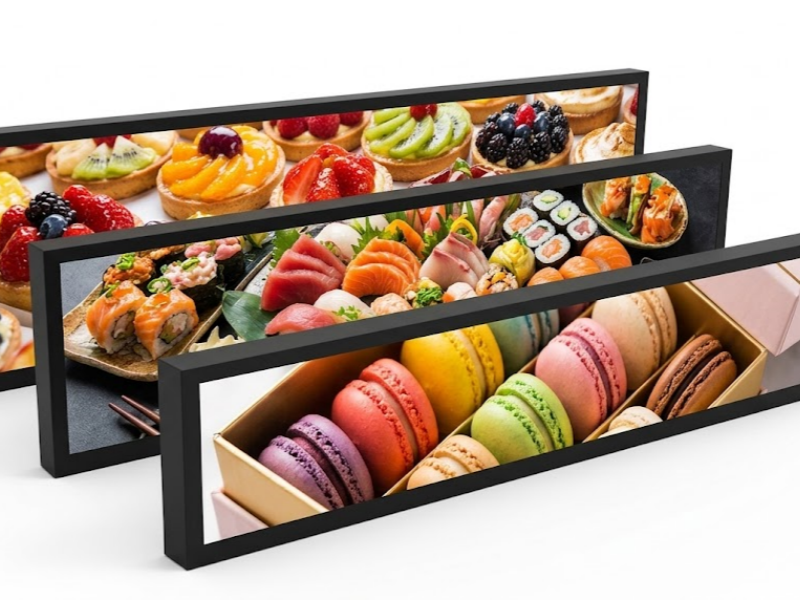

PërTerminali i vetë-shërbimitvendosjet që funksionojnë vazhdimisht në mjedise-me trafik të lartë, kontrolli tremujor është aktiviteti i vetëm i mirëmbajtjes me vlerë më të lartë-.Ekrane LCD të shtrirë që përdoren në mjediset e supermarketevepërballen me ekspozim specifik ndaj lagështirës dhe kimikateve të pastrimit që oraret standarde të mirëmbajtjes mund të mos i adresojnë plotësisht.
Pyetjet e bëra më shpesh
LCD-i im tregon një ekran të bardhë - është paneli i prishur?
Jo domosdoshmërisht. Një ekran i bardhë është më shpesh një dështim komunikimi ose inicializimi sesa dëmtimi fizik. Verifikoni konfigurimin e protokollit - shpejtësia e baud-it, modaliteti SPI ose adresa I2C - kundrejt fletës së të dhënave të modulit. Kjo është veçanërisht e rëndësishme pas një përditësimi të firmuerit ose ndërrimit të bordit ku cilësimet mund të mos jenë transferuar siç duhet.
Si mund ta dalloj nëse drita e prapme ose paneli LCD ka dështuar?
Shkëlqeni një elektrik dore në sipërfaqen e ekranit në një kënd në një dhomë të zbehtë. Nëse mund të shihni një imazh të zbehtë, paneli po prodhon saktë rezultatin dhe vetëm drita e prapme ka dështuar. Asnjë imazh fare nën një elektrik dore do të thotë se defekti është në panel, në tabelën e drejtuesit ose në shtegun e sinjalit ndërmjet tyre.
A mund të rregullohet një ekran dridhje pa zëvendësuar modulin?
Në shumicën e rasteve, po. Dridhja më së shpeshti shkaktohet nga një kabllo me shirit të lirshëm, një bashkim saldimi margjinal ose nga valëzim i tepruar i furnizimit. Rivendosja e lidhësve dhe verifikimi i qëndrueshmërisë së tensionit të furnizimit nën ngarkesë zgjidh shumicën e ankesave për dridhje përpara se të nevojitet ndonjë zëvendësim i komponentit.
A është e sigurt për të ndezur një ekran që ka qenë i ekspozuar ndaj lagështirës?
Jo. Lëreni modulin të thahet plotësisht në një mjedis me lagështi- të ulët përpara se të përdorni energjinë. Futja në një ekran të lagësht rrezikon korrozionin e elektrodës dhe qarqet e shkurtra që mund të dëmtojnë përgjithmonë panelin.
Pse ekrani im funksionon në stol, por dështon në fushë?
Vetëm dështimet e fushës{0}}të ndërprera shkaktohen pothuajse gjithmonë nga zgjerimi termik në temperaturën e funksionimit, dridhjet-ndërprerja e lidhësit ose kondensimi gjatë nisjes. Përsëritni temperaturën, dridhjen, lagështinë - të mjedisit aktual të vendosjes - gjatë testimit në stol. Për udhëzime për zgjedhjen e pajisjeve që trajtojnë kushtet e kërkuara në mënyrë më të qëndrueshme,kjo përmbledhje e opsioneve të ekranit LCD me performancë të lartë-mbulon dallimet e specifikimeve që kanë më shumë rëndësi.
konkluzioni
Dështimet e modulit LCD janë të lexueshme sapo të dini se çfarë të kërkoni. Një panel i errët, një ekran që dridhet, një dalje e çoroditur - secila hartohet në një listë të menaxhueshme të shkaqeve të mundshme dhe një proces i strukturuar diagnostikues e gjen gabimin aktual më shpejt sesa zëvendësimi i rastësishëm i komponentëve. I njëjti proces gjithashtu ju tregon qartë se kur riparimi ka përfunduar dhe zëvendësimi është përgjigja e duhur.
Nëse një dështim i fundit ka vendosur një pajisje të re në axhendën tuaj, eksploronisi krahasohen ekranet moderne komerciale LCD me opsionet tradicionale të ekranit, oseparaqesin një kërkesëpër të diskutuar kërkesat tuaja specifike të aplikimit.
